Механизм навески Т-130 Б-130 каталог ЧТЗ

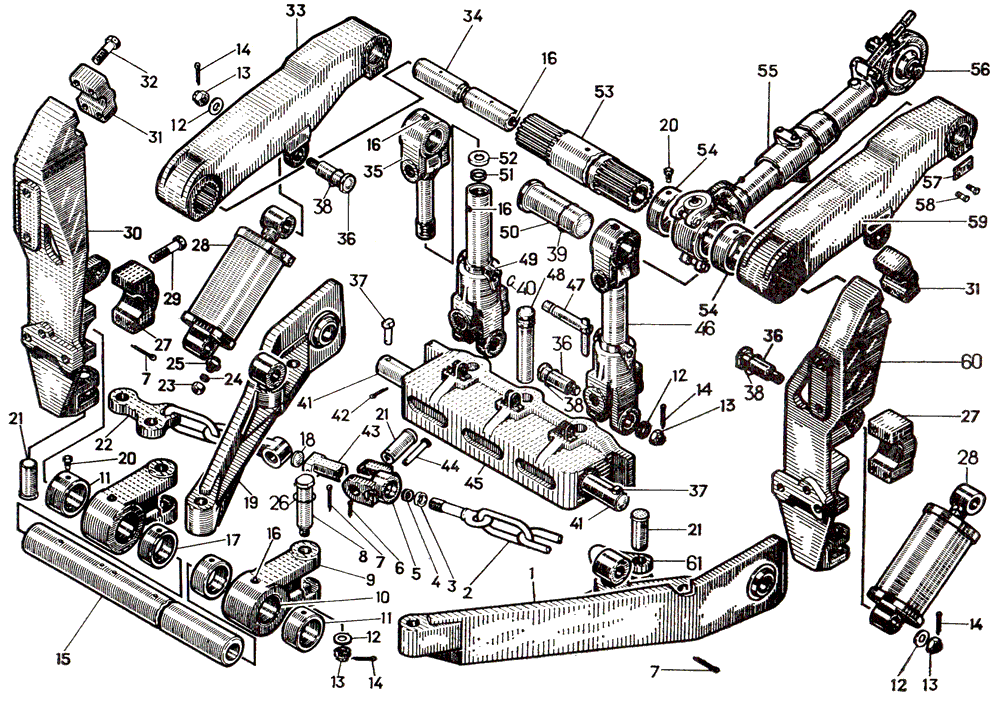

Механизм навески 266СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	261406СП	Вилка	2
—	261535СП	Цепь	2
—	40-26-126СП	Прицепное устройство	1
1	261402СП	Тяга продольная левая	1
2	40-26-130СП	Цепь	2
3	261451	Обойма	2
4	46838	Кольцо	2
5	261524	Вилка	2
6	—	Шплинт 3,2×32	2
7	—	Шплинт 8×80	2
8	50-26-1103	Палец	2
9	261466	Вилка	2
10	261598	Втулка	2
11	261430	Проставка	2
12	3177	Шайба	8
13	3027	Гайка	8
14	—	Шплинт 5×70	4
15	261418	Ось нижняя	1
16	—	Масленка 1.3.Ц6	4
17	261431	Проставка	2
18	18-17-9	Заглушка	2
19	261401СП	Тяга продольная правая	1
20	35286	Винт	8
21	261533	Палец	2
22	40-26-129СП	Цепь	2
23	40-26-90	Колпак	2
24	700-40-2395	Прокладка	2
25	H036.04.011	Штуцер	2
26	700-58-2432	Кольцо	2
27	261422	Бугель нижний	2
28	Ц125.250.160.001-II	Гидроцилиндр	2
29	28622	Болт	8
30	40-26-58	Кронштейн	1
31	261421	Бугель верхний	2
32	28621	Болт	8
33	40-26-144СП	Рычаг	1
34	40-26-61	Ось верхняя	1
35	40-26-120СП	Винт	2
36	50-26-1102	Палец	6
37	261464	Палец	2
38	700-58-2431	Кольцо	6
39	700-58-2444	Кольцо	2
40	700-58-2434	Кольцо	2
41	261474	Палец	2
42	—	Шплинт 5×40	8
43	261532	Г айка	2
44	261525	Палец	2
45	40-26-127СП	Площадка	1
46	261403СП	Раскос	2
47	261432СП	Палец	2
48	20348	Штырь	1
49	40-26-121СП	Вилка	2
50	50-26-1101	Палец	2
51	46839	Кольцо	2
52	261438	Обойма	2
53	40-26-145СП	Вал	1
54	261415	Проставка	2
55	261400СП	Тяга центральная	1
56	261409СП	Палец	1
57	261426	Планка	2
58	28598	Болт	4
59	40-26-63	Рычаг	1
60	40-26-57	Кронштейн	1
61	261449	Звено соединительное	2
