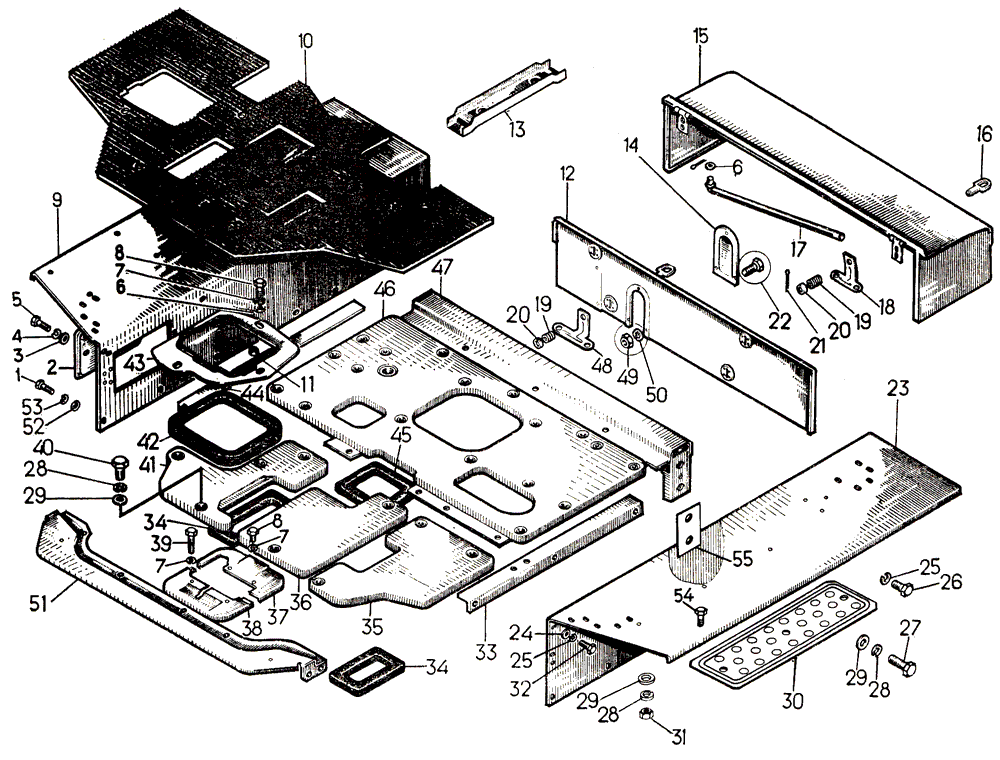

Площадка Т-130 Б-130
Площадка Т-130 Б-130
/
Описание
- 18-24-14СП — Т-130МГ-1, Т-130МГ, Т-130МГ-2, Т-130МГ-4;
- 48-24-3СП — Т-130МБГ-1;
- 48-24-5СП — Т-130МБГ-3, Т-130МБГ-5;
- 50-24-10СП — Т-130МГ-3, Т-130МГ-5.
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| — | 48-24-102СП | Щиток | 1 |
| 1 | — | Болт М20×45.88.019 | 14 |
| 2 | 18-24-178 | Крышка | 1 |
| 3 | 31308 | Шайба | 2 |
| 4 | — | Шайба 10ОТ 65Г 09 | 8 |
| 5 | — | Болт М10×40.58.019 | 2 |
| 6 | 31386 | Шайба | 8 |
| 7 | — | Шайба 8Т 65Г 09 | 4 |
| 8 | — | Болт М8×20.58.019 | 2 |
| 9 | 50-24-107 | Крыло | 1 |
| 10 | 18-24-194СП | Коврик | 1 |
| 11 | — | Гайка М8.6.019 | 4 |
| 12 | 18-24-171 | Щиток | 1 |
| 13 | 50-24-143СП | Ребро | 1 |
| 14 | 18-24-173 | Крышка | 1 |
| 15 | 48-24-101СП | Щиток | 1 |
| 16 | 18-25-32 | Упор | 4 |
| 17 | 20-24-116СП | Упор | 1 |
| 18 | 20-24-39 | Кронштейн | 2 |
| 19 | 38385 | Пружина | 4 |
| 20 | 18-25-31 | Шайба-колпачок | 4 |
| 21 | — | Шплинт 3,2×18 | 4 |
| 22 | — | Болт М6×16.58.019 | 3 |
| 23 | 50-24-106 | Крыло | 1 |
| 24 | 3178 | Шайба | 4 |
| 25 | — | Шайба 16ОТ 65Г 09 | 19 |
| 26 | — | Болт M16×40.58.019 | 4 |
| 27 | — | Болт M12×30.58.019 | 7 |
| 28 | — | Шайба 12ОТ 65Г 09 | 6 |
| 29 | 3135 | Шайба | 6 |
| 30 | 50-24-108 | Пластинка | 2 |
| 31 | 3011 | Гайка | 6 |
| 32 | 28431 | Болт | 4 |
| 33 | 24-24-114СП | Уголок | 1 |
| 34 | 700-40-3158 | Прокладка | 2 |
| 35 | 24-24-113СП | Панель передняя левая | 1 |
| 36 | 24-24-123СП | Панель средняя | 1 |
| 37 | 18-24-165СП | Пластина | 1 |
| 38 | 18-24-164СП | Пластина | 1 |
| 39 | — | Болт M8×55.58.019 | 4 |
| 40 | — | Болт M12×55.58.019 | 12 |
| 41 | 18-24-180СП | Панель передняя правая | 1 |
| 42 | 700-40-3138 | Уплотнение | 1 |
| 43 | 18-24-165 | Накладка | 1 |
| 44 | 18-24-154СП | Уголок правый | 1 |
| 45 | 700-40-3157 | Прокладка | 1 |
| 46 | 24-24-112СП | Панель задняя | 1 |
| 47 | 50-24-162СП | Балка | 1 |
| 48 | 24-24-54 | Кронштейн | 2 |
| 49 | — | Гайка М6.6.019 | 3 |
| 50 | — | Шайба 6Т 65Г 09 | 3 |
| 51 | 24-24-124СП | Балка передняя | 1 |
| 52 | 31109 | Шайба | 14 |
| 53 | — | Шайба 20ОТ 65Г 09 | 14 |
| 54 | — | Болт М12×25.58.019 | 6 |
| 55 | 50-24-145 | Планка | 2 |
