Механизм управления муфтой сцепления Т-130 Б-130

/

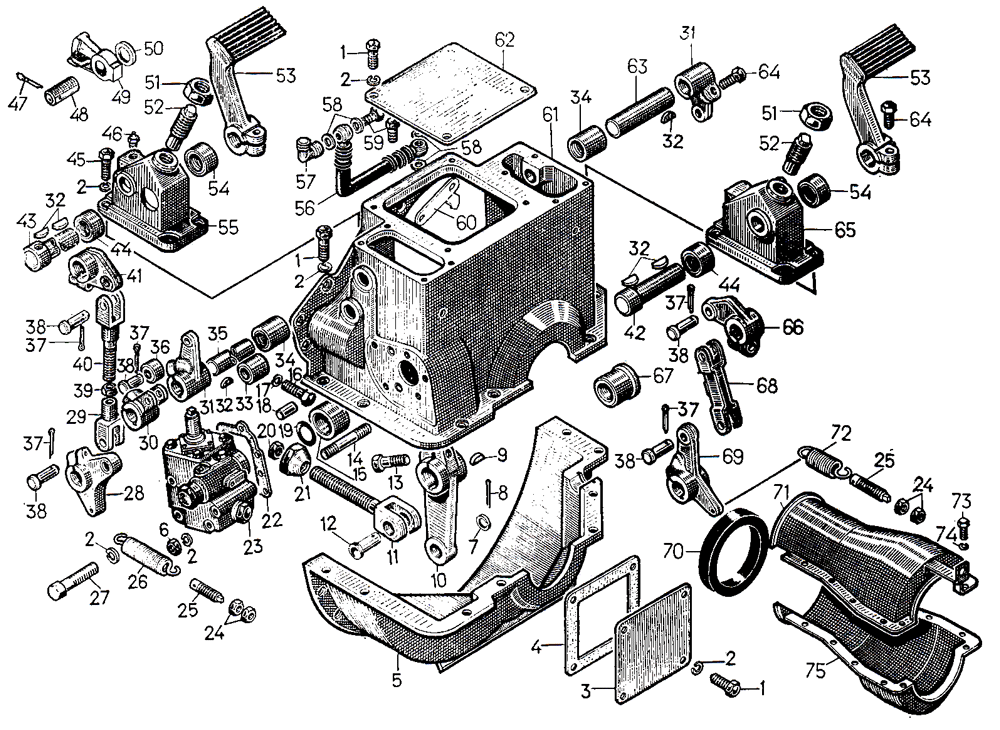

Механизм управления муфтой сцепления 24-15-3СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
24-15-124СП Кожух 1
50-15-102СП Колонка 1
50-15-104СП Колонка 1
50-15-105СП Колонка 1
1 Болт M10×22.58.019 7
2 Шайба 10ОТ 65Г 09 16
3 15234 Крышка 1
4 46173 Прокладка 1
5 21-15-119 2 Кожух 1
6 Гайка M10.6.019 4
7 3193-1 Шайба 1
8 Шплинт 3,2×40 1
9 700-34-2029 Шпонка 1
10 24-15-90 Рычаг 1
11 50-15-30 Тяга 1
12 700-47-2091 Ось 1
13 Болт Ml10×35.58.019 16
14 2994 Шпилька 4
15 24-15-88 Втулка 1
16 Болт М12×35.58.019 6
17 Шайба 12ОТ 65Г 09 16
18 32333 Штифт Z
19 Кольцо H1-35×28-2 1
20 50-15-34 Стопор 1
21 17377 Гайка 1
22 700-40-3278 Прокладка 1
23 24-15-118СП Сервомеханизм 1
24 Гайка М8×1.6.019 4
25 06412 Винт 2
26 700-38-2073 Пружина 1
27 Болт 10.6g×110.58.019 16
28 24-15-64-1 Рычаг 1
29 24-15-109 Вилка 1
30 21-15-129 Рычаг 1
31 24-15-63-1 Рычаг 2
32 34128 Шпонка 9
33 17317 Палец 5
33 50-15-24 Втулка 1
34 50-15-20 Втулка 2
35 24-15-36 Ось 1
36 24-15-11 Ролик 1
37 Шплинт 3,2×22 5
39 3010 Гайка 1
40 24-15-126СП Тяга 1
41 24-15-65-1 Рычаг 1
42 50-15-2 Ось 1
43 50-15-28 Ось 1
44 50-15-22 Втулка 1
45 Болт М10×30.58.019 1
46 Масленка 1.3.Ц6 1
47 Шплинт 4×32 2
48 50-15-30 Палец 1
49 50-15-29 Фиксатор 1
50 31109 Шайба о
51 700-30-2238 Гайка 1
52 24-15-111 Упор 2
53 24-15-23 Педаль 2
54 50-15-23 Втулка 1
55 50-15-32 Колонка 1
56 24-15-121СП Рукав 1
57 700-41-3010 Колено 1
58 40912 Кольцо 1
59 700-41-3069 Штуцер 1
60 24-15-51 Стрелка 1
61 24-15-102 2 Кожух 1
62 24-15-45 Крышка 1
63 50-15-19 Ось 1
64 Болт М10×25.58.019 10
65 24-15-103 Колонка 1
66 24-15-104-1 Рычаг 1
67 50-15-27 Стакан 1
68 24-15-106 Тяга 1
69 24-15-105-1 Рычаг 1
70 40795 1 Кольцо 1
71 28-15-133СП 1 Кожух 1
72 700-38-2279 Пружина 1
73 Болт М6×20.58.019 6
74 Шайба 6Т 65Г 09 29
75 28-15-69 1 Кожух 1
1 Для болотоходных тракторов. Заказывать детали 28-15-133СП и 28-15-134СП.
2 Заказывать детали 21-15-119 и 24-15-102.
Механизм управления муфтой сцепления
