Корпус коробки передач Т-130 Б-130

Описание

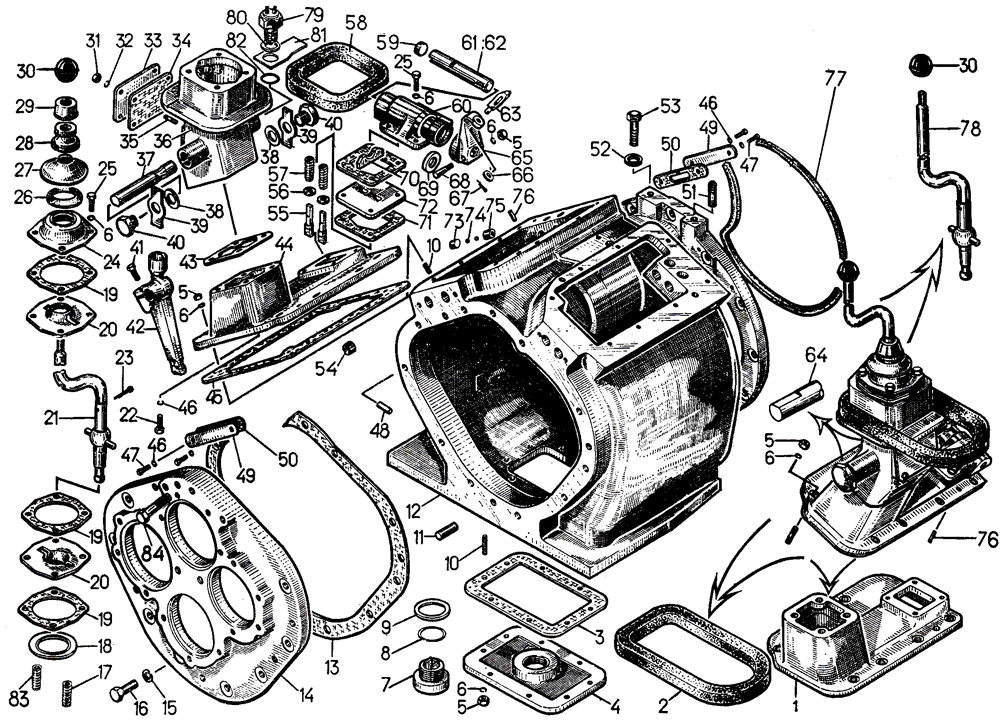

Корпус коробки передач с крышками и механизм переключения передач на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	15-12-129СП	Корпус	2
—	18-12-156СП	Корпус коробки передач	1
—	18-12-177СП	Механизм переключения левый	1
—	18-12-178СП	Механизм переключения правый	1
—	50-12-240СП	Втулка	2
1	18-12-328	Крышка левая	1
2	700-40-3920	Прокладка	1
3	700-40-3780-1	Прокладка	1
4	24-12-8	Крышка	1
5	700-30-2099	Гайка	26
6	—	Шайба 10ОТ 65Г 09	4
7	01483СП	Пробка	1
8	46588	Кольцо	1
9	40927СП	Кольцо	1
10	700-29-2146	Шпилька	24
11	700-32-2012	Штифт	3
12	24-12-7	Корпус	1
13	700-40-2227	Прокладка	1
13	0280	Заглушка	2
14	18-12-182	Крышка	1
15	—	Шайба 16ОТ 65Г 09	8
16	28639	Болт	8
17	38325	Пружина	1
18	13360	Кольцо	1
19	40819	Прокладка	3
20	13317	Фланец шаровой	2
21	18-12-161СП	Рычаг правый	1
22	28558	Болт	8
23	—	Шплинт 4×32	1
24	13318	Фланец шаровой	1
25	—	Болт М10×30.58.019	4
26	40820	Кольцо	1
27	13319	Крышка	1
28	46612	Колпачок	1
29	13591	Крышка	1
30	13310СП	Рукоятка	1
31	—	Гайка М8×1.6.019	4
32	—	Шайба 8Т 65Г 09	4
33	18-12-246	Крышка	1
34	700-40-3072	Прокладка	11
35	—	Шпилька	4
36	18-12-330	Проставка	1
36	18-12-391	Проставка	1
37	18-12-412	Валик	1
38	40588	Прокладка	4
39	31368	Шайба	2
40	700-37-2154	Пробка	2
41	700-28-2336	Болт	2
42	18-12-410	Рычаг	1
43	700-40-5091	Прокладка	2
44	18-12-329	Крышка правая	1
45	700-40-3071	Прокладка	2
46	—	Шайба 12ОТ 65Г 09	16
47	—	Болт М12×30.58.019	8
48	700-32-2087	Штифт	2
49	18-12-325	Крышка	4
50	700-40-5089	Прокладка	14
51	700-29-2296	Шпилька	2
52	40911	Кольцо	2
53	—	Болт M16×30.58.019	2
54	20-12-87	Втулка	1
55	13338	Фиксатор	4
56	13339	Кольцо	4
57	38327	Пружина	4
58	700-40-3106	Кольцо	1
59	13358	Заглушка	2
60	15-12-157	Корпус	2
61	18-12-130	Валик левый	1
62	18-12-131	Валик правый	1
63	13356	Наконечник	2
64	18-12-413	Валик	1
65	13346	Рычаг	2
66	31308	Шайба	2
67	—	Шплинт 2×25	2
68	50-12-523	Стопор	2
69	40251СП	Сальник	2
70	13342	Планка	2
71	700-40-2173	Прокладка	10
72	15-12-164	Плита направляющая	2
74	—	Шарик Б V 9,525 mm Н	4
75	18-12-121	Втулка	2
76	32333	Штифт	8
77	700-40-4786	Кольцо	1
78	18-12-162СП	Рычаг левый	1
79	—	Выключатель ВК-403	1
80	21-12-50	Прокладка	8
81	18-12-411	Пластина	1
82	—	Кольцо 014-018-25-2-2	1
83	38551	Пружина	1
84	—	Болт М16×75.58.019	1
