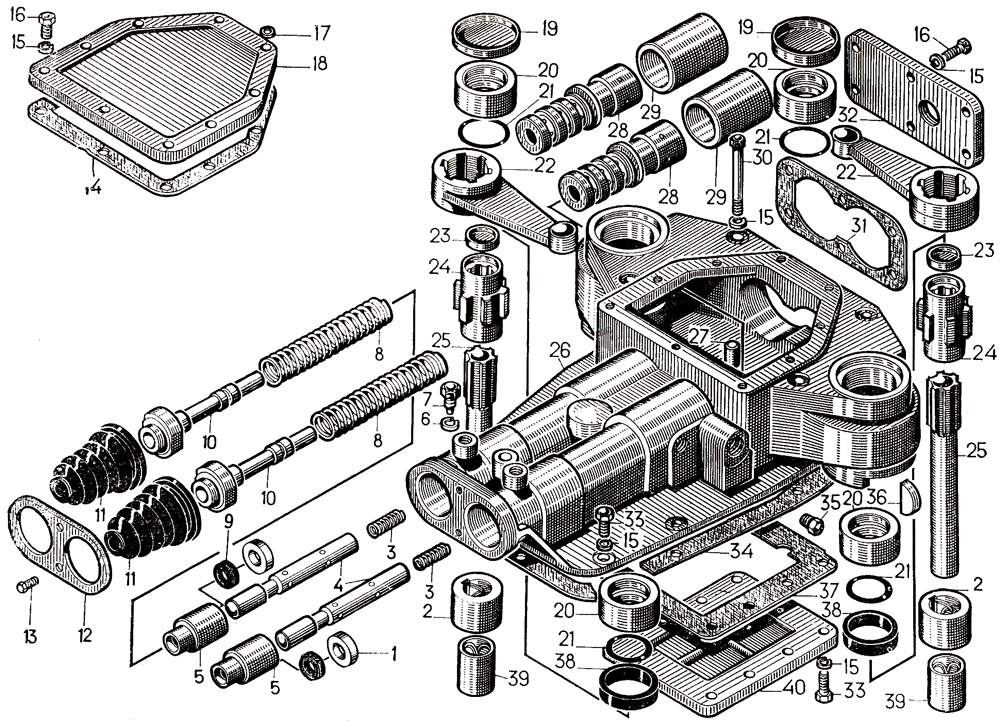

Сервомеханизм управления поворотом Т-130 Б-130
/
Описание
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| — | 21-17-4СП | Сервомеханизм | 1 |
| — | 21-17-108СП | Корпус сервомеханизма | 1 |
| — | 17309 | Муфта | 2 |
| 1 | 17329 | Кольцо | 2 |
| 2 | 50-11-37 | Втулка | 2 |
| 3 | 700-38-2319 | Пружина | 2 |
| 4 | 21-17-10GCn | Золотник | 2 |
| 5 | 21-17-44 | Втулка | 2 |
| 6 | — | Шайба 12ОТ 65Г 09 | 9 |
| 7 | 35202 | Винт | 2 |
| 8 | 700-38-2723 | Пружина | 2 |
| 9 | 700-40-5960 | Манжета | 2 |
| 10 | 17385 | Толкатель | 2 |
| 11 | 40589 | Чехол | 2 |
| 12 | 17498 | Крышка передняя | 1 |
| 13 | — | Болт М10×30.58.019 | 15 |
| 14 | 700-40-5959 | Прокладка | 1 |
| 15 | — | Шайба 10ОТ 65Г 09 | 21 |
| 16 | — | Болт М6×16.58.019 | 15 |
| 17 | 40912 | Кольцо | 2 |
| 18 | 21-17-27-1 | Крышка | 1 |
| 19 | 17311 | Заглушка | 2 |
| 20 | 21-17-22 | Втулка | 4 |
| 21 | — | Кольцо 042-050-46-2-2 | 4 |
| 22 | 17482 | Рычаг | 2 |
| 23 | 0295 | Заглушка | 2 |
| 24 | 17310 | Муфта | 2 |
| 25 | 17494 | Валик | 2 |
| 26 | 21-17-37-1 | Корпус | 1 |
| 27 | 32202 | Штифт | 1 |
| 28 | 17303-1 | Гильза | 2 |
| 29 | 21-17-21 | Поршень | 2 |
| 30 | 28404 | Болт | 5 |
| 31 | 40714-1 | Прокладка | 1 |
| 32 | 21-17-41 | Крышка | 1 |
| 33 | — | Болт М10×25.58.019 | 8 |
| 34 | 40736 | Прокладка | 1 |
| 35 | 371 | Пробка КГ ¼″ | 2 |
| 36 | 700-34-2036 | Шпонка | 2 |
| 37 | 40725-1 | Прокладка | 1 |
| 38 | 700-40-4532 | Кольцо | 2 |
| 39 | 50-11-36 | Втулка | 2 |
| 40 | 21-17-25-1 | Крышка | 1 |
