Смазка трансмиссии Т-130 Б-130

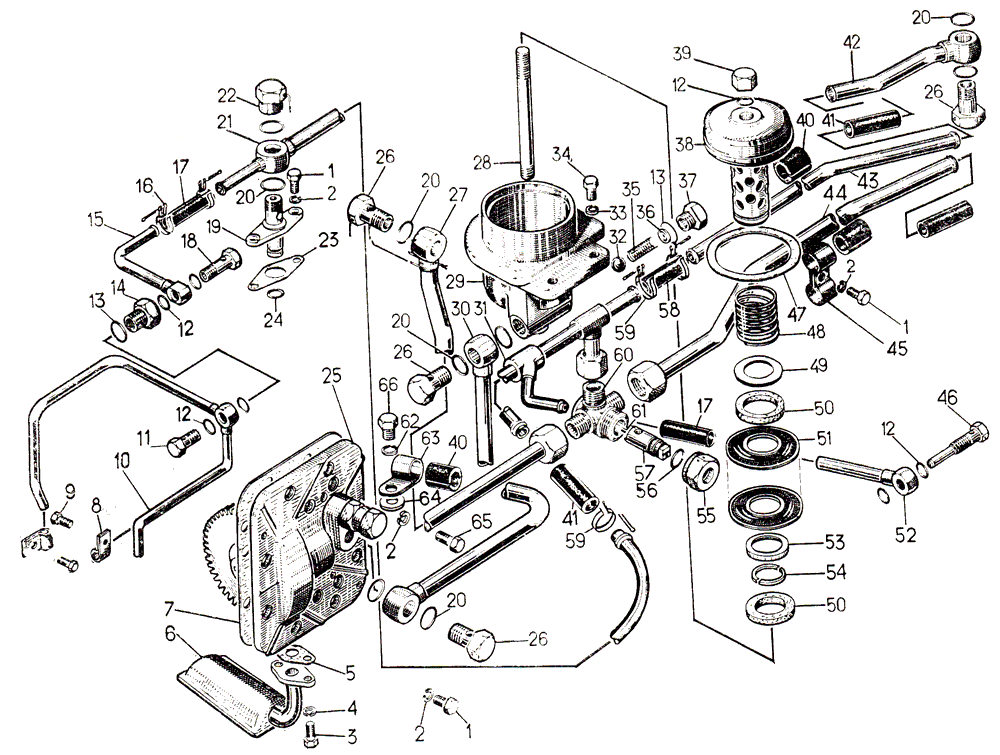

Система смазки трансмиссии 24-60-1СП и 20-60-3СП ¹ на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	20-60-119СП	Труба	1
—	24-00-107СП	Кран	1
—	24-60-111СП	Фильтр	1
—	50-60-200СП	Насос	1
1	—	Болт М10×25.46.019	7
2	—	Шайба 10ОТ 65Г 09	15
3	—	Болт М8×16.58.019	2
4	—	Шайба 8Т 65Г 09	2
5	40751	Прокладка	1
6	50-60-201СП	Маслоприемник	1
7	700-40-3788-1	Прокладка	1
8	08414	Скоба	2
9	—	Болт М10×18.58.019	2
10	24-60-151СП	Труба	1
11	700-41-3249	Штуцер	1
12	40911	Кольцо	6
13	—	Кольцо 24×30	1
14	700-41-2976	Ниппель	1
15	24-60-144СП	Труба	1
16	—	Хомут 15	4
17	700-40-3481	Рукав	2
18	700-41-2974	Штуцер	1
19	50-60-218	Крышка	1
20	40910	Кольцо	12
21	50-60-204СП	Труба	1
21	50-60-205СП	Труба	1
22	700-41-3017	Гайка	1
23	700-40-6769	Прокладка	1
24	—	Кольцо 014-018-25-2-2	1
25	50-60-199СП	Насос масляный	1
26	700-41-3306	Болт	5
27	24-60-147СП	Труба	1
28	700-29-2086	Шпилька	1
29	24-60-22	Корпус фильтра	1
30	50-60-203СП; 20-60-121СП ¹	Труба	1
31	50-60-202СП; 20-60-120СП ¹	Труба	1
32	—	Шарик БV 22,225 mm H	1
33	—	Шайба 12ОТ 65Г 09	2
34	2816	Болт	2
35	700-38-2298	Пружина	1
36	31312	Шайба	1
37	700-41-2853	Штуцер	1
38	24-60-29	Крышка	1
39	16-27-5	Гайка	1
40	42212	Муфточка	7
41	700-46-2063	Рукав	2
42	24-60-145СП	Труба	2
43	24-60-55	Труба	1
44	24-60-146СП	Труба	1
45	09745	Прижим	2
46	700-41-3248	Зажим	1
47	700-40-5379	Прокладка	1
48	700-38-2112	Пружина	1
49	700-31-2042	Шайба	1
50	46485	Кольцо	Z
51	18-26-161СП	Фильтроэлемент 95-080	17
52	24-60-150СП	Труба	1
53	28-60-11	Кольцо	1
54	18-26-211	Кольцо	1
55	700-41-3338	Гайка	1
56	—	Кольцо 020-025-30-2-2	1
57	24-60-17	Втулка	1
58	700-40-5966	Рукав	1
59	—	Хомут 30	6
60	24-60-13	Корпус	1
61	700-32-2039	Штифт	1
62	—	Шайба 16ОТ 65Г 09	1
63	700-41-3022	Хомут	1
64	31477	Шайба	2
65	—	Болт М10×30.58.019	6
66	—	Болт М16×75.58.019	1
¹ Для болотоходных тракторов.
