Электрооборудование кабины ПК46

Электрооборудование кабины

/

Описание

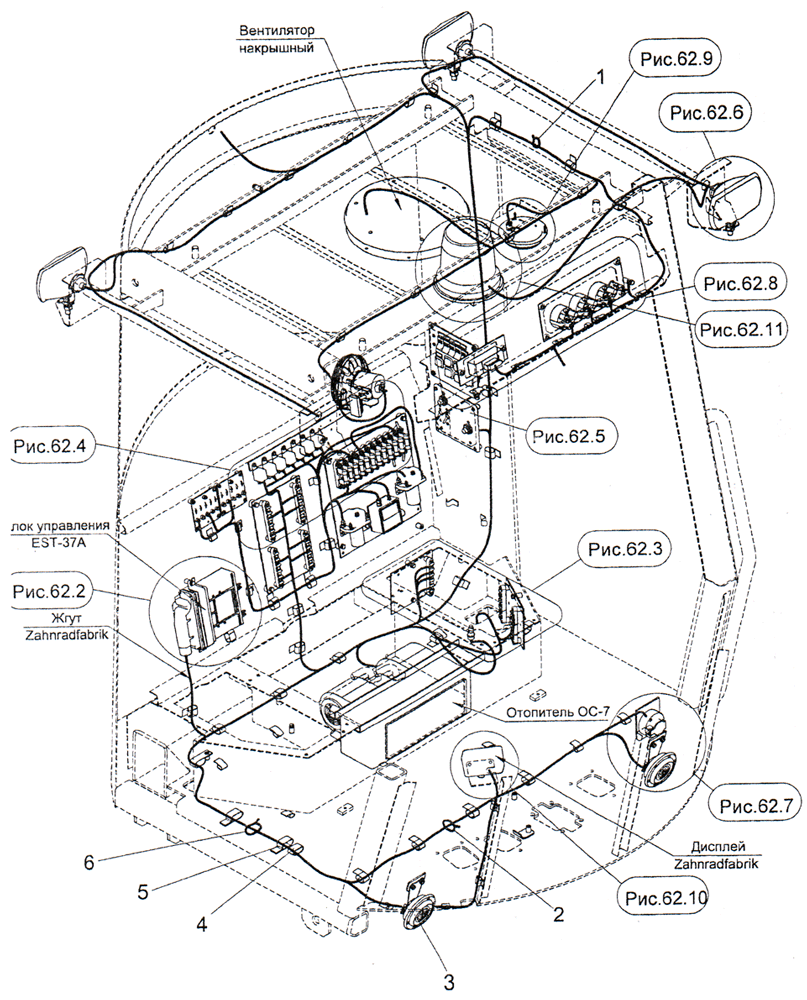

ПК46.41.01.000 Электрооборудование кабины ПК46
Поз.	Обозначение	Наименование	Кол.
1		Стяжка (Хомут) K-120SB	10
2		Стяжка (Хомут) К-075В	15
3		Сигнал звуковой С313 ТУ 37.003.688-75	1
4	ПК46.41.01.015	Прокладка	20
5	027.36.11.635	Хомут	6
6		Стяжка (Хомут) К-250МВ	10

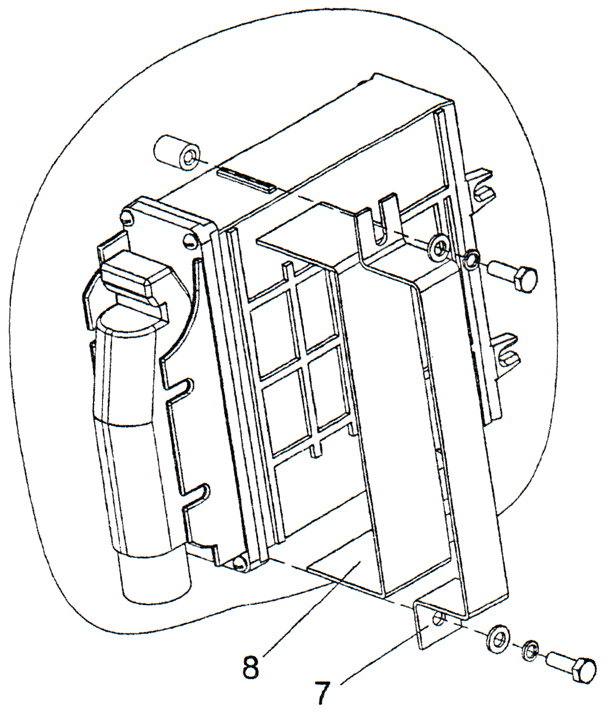

7	ПК46.41.01.009	Скоба	1
8	ПК46.41.01.008	Прокладка	1

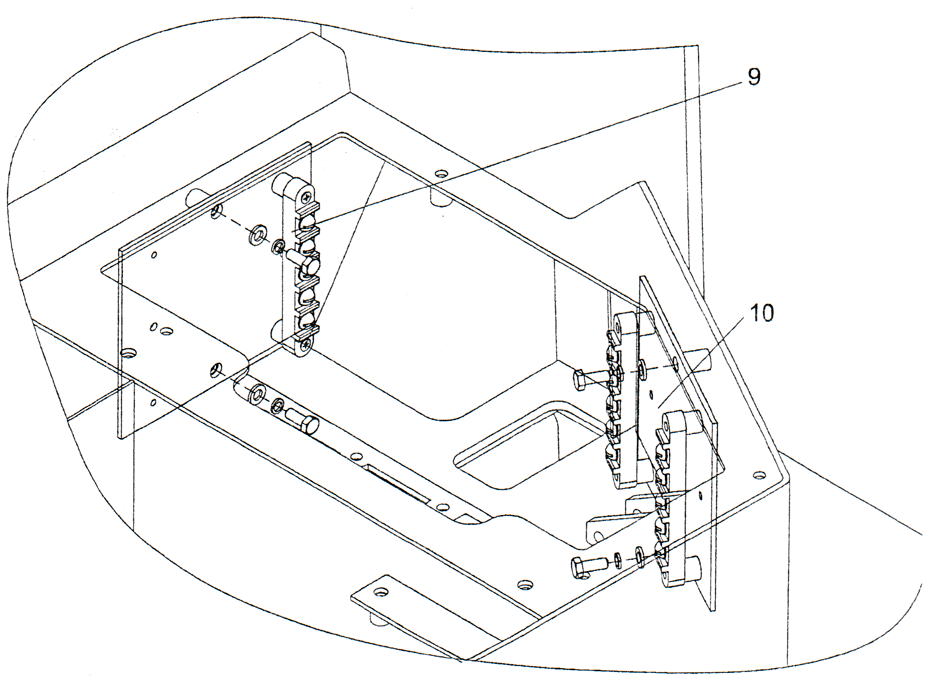

9	ПК46.41.01.050-01	Планка в сборе	1
10	ПК46.41.01.050	Планка в сборе	1

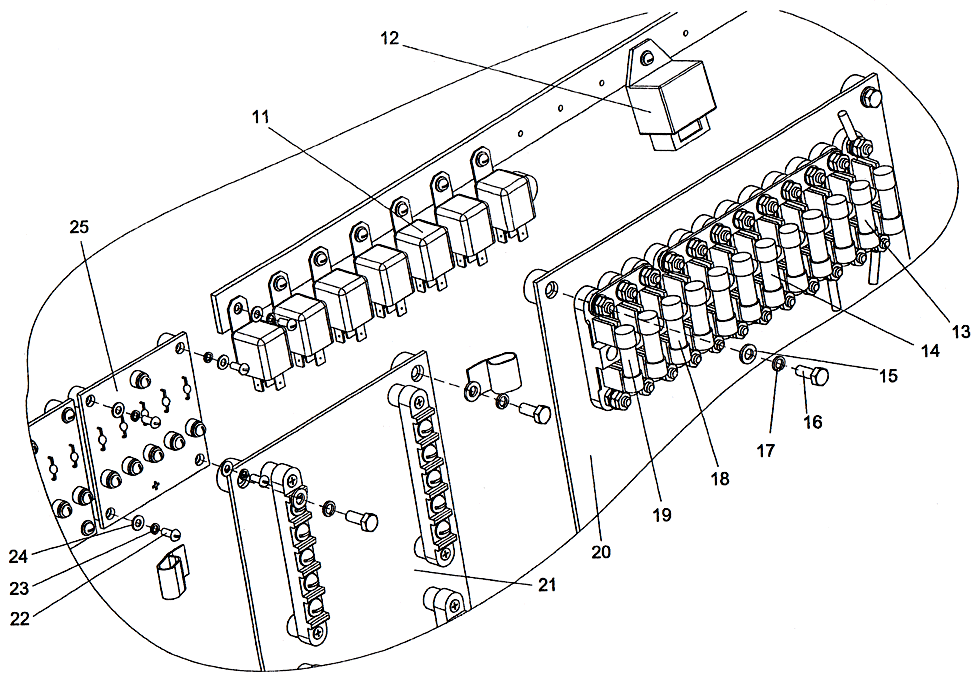

11		Реле электромагнитное 901.3747 ТУ 37.003.1418-94	7
12		Реле прерывистой сигнализации РПС24.2 ГОСТ3940-84	1
13		Вставка плавкая ПВ-10 ТУ16.522.001-82	3
14		Вставка плавкая ПВ-30 ТУ16.522.001-82	4
15		Шайба С.6.02.019 ГОСТ 11371-78	45
16		Болт М6-6g×16.58.019 (S10) ГОСТ 7798-70	33
17		Шайба 6.65Г.019 ГОСТ 6402-70	45
18		Вставка плавкая ПВ-2 ТУ16.522.001-82	4
19		Вставка плавкая ПВ-50 ТУ16.522.001-82	1
20	ПК46.41.01.010	Лист в сборе	1
21	ПК46.41.01.020	Лист в сборе	1
22		Винт В.М4-6g×10.58.019 ГОСТ 17473-80	16
23		Шайба 4.65Г.019 ГОСТ 6402-70	16
24		Шайба С.4.02.019 ГОСТ 11371-78	16
25		Пластина диодов ВДС25.41.01.100	2

26		Винт В.М4-6g×16.58.059 ГОСТ 17473-80	4
27		Шайба 4.65Г.059 ГОСТ 6402-70	4
28		Шайба С.4.02.059 ГОСТ 11371-78	4

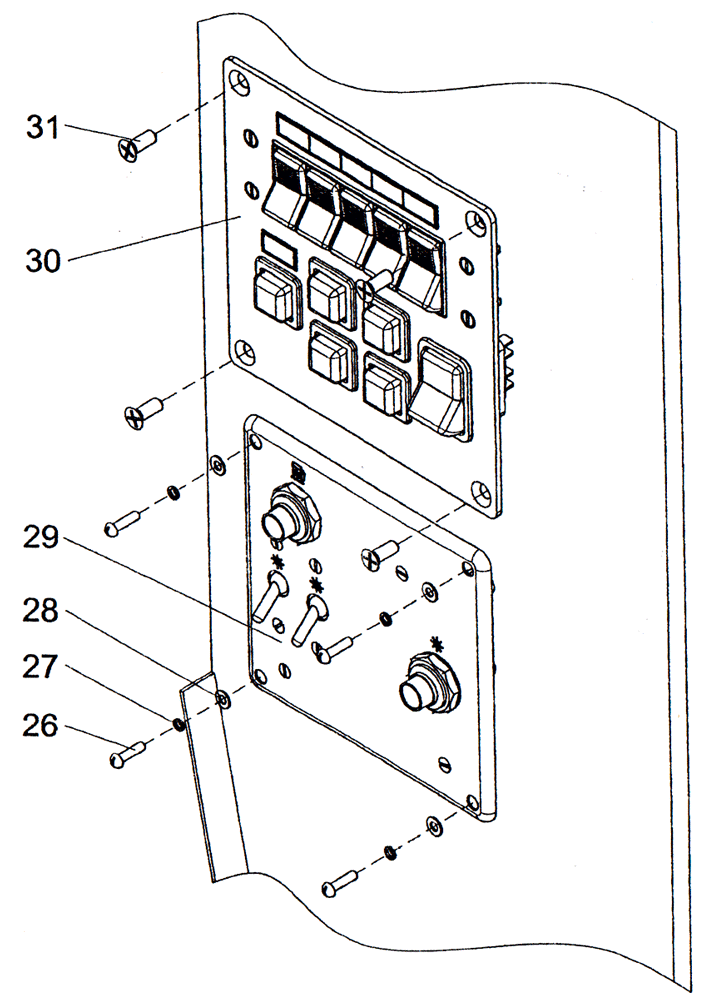

29		Щиток управления для ПЖД-30 ПУ30.1 РИВП.453835.001 ТУ	1
30	ПК46.41.01.030	Щиток переключателей	1
31		Винт В2.М6-6g×16.58.019 ГОСТ 17475-80	4

32		Лампа АКГ 24-70 (ИЗ) ГОСТ 2023.1-88	4

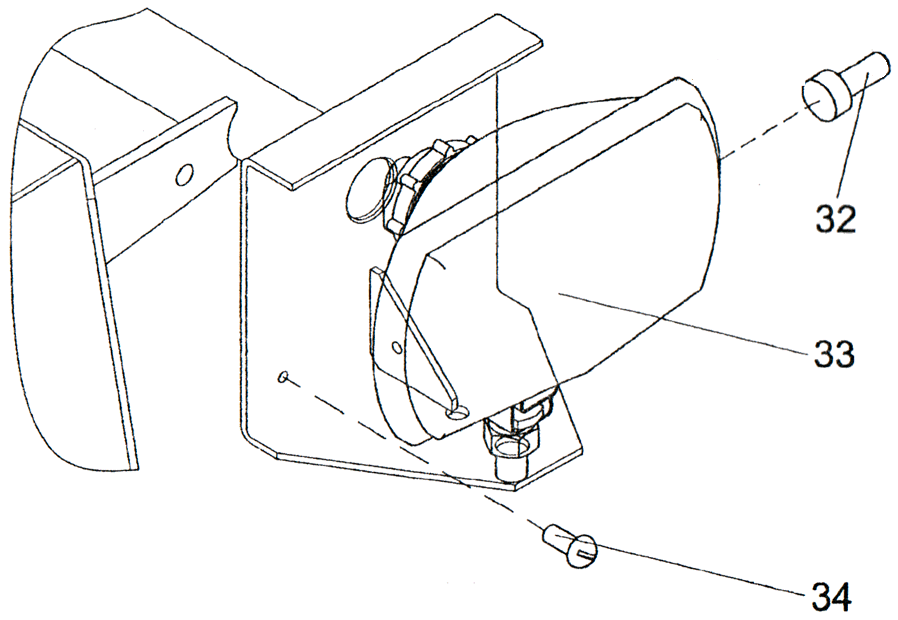

33		Фара рабочая 8724.304/301	4
34		Винт В.М6-6g×10.58.019 ГОСТ 17473-80	6

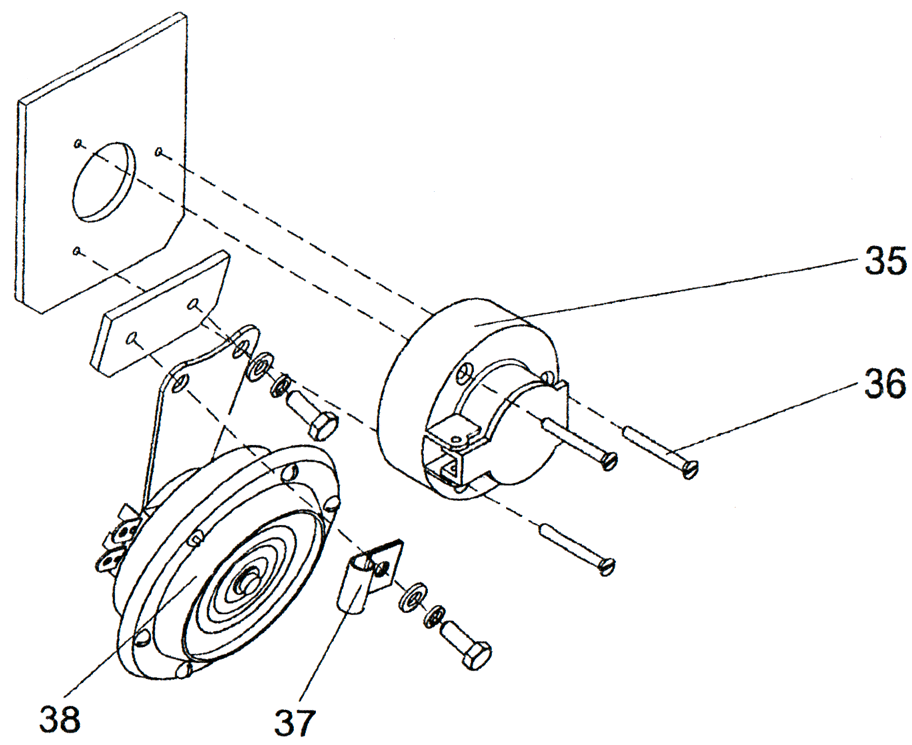

35		Розетка ПС-400 ТУ 16-93ИЖЦМ.43.4434.002 ТУ	1
36		Винт В2.М4-6g×30.58.019 ГОСТ 17475-80	3
37	027.36 11.517	Хомут	2
38		Сигнал звуковой С314 ТУ 37.003.688-75	1

39		Винт В.М6-6g×16.58.019 ГОСТ 17473-80	6

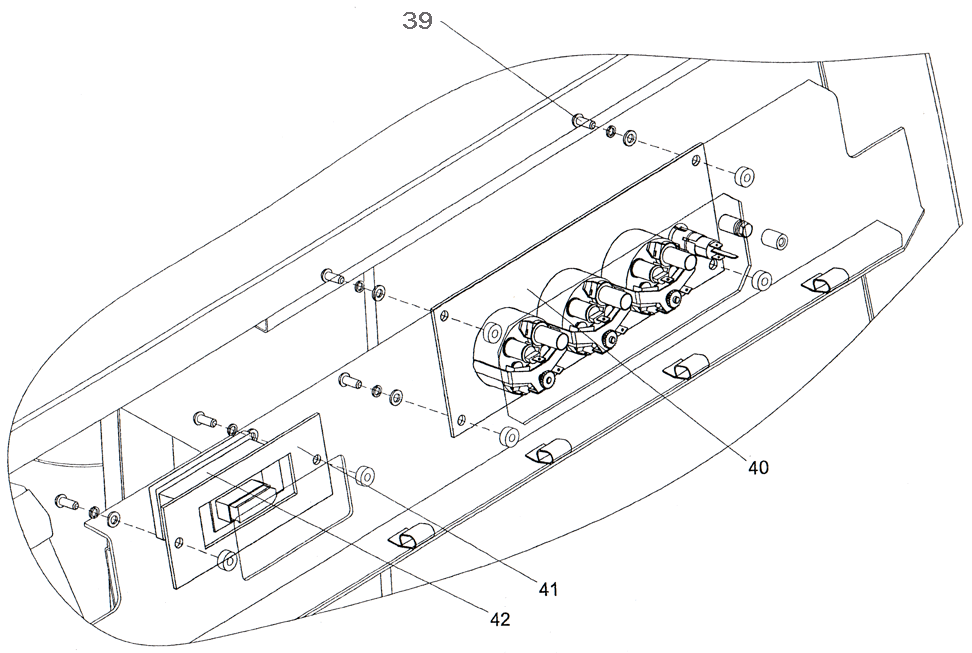

40	ПК46.41.01.040	Щиток приборов	1
41	ПК46.41.01.005	Планка	1
42		Блок контрольных ламп БКЛ10.1-03 РИВП.453687.003-03ТУ	1

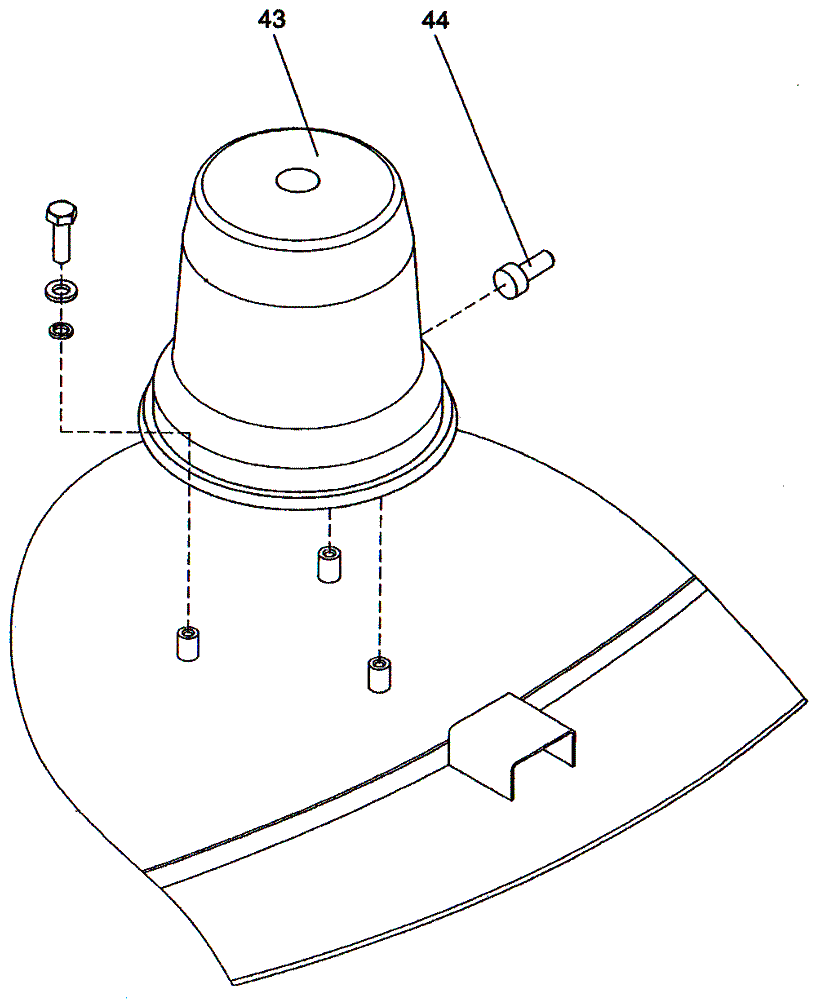

43		Маяк проблесковый "Спектр24М" ТУ4573-028-36904622-02	1
44		Лампа АКГ 24-70 (Н1) ГОСТ 2023.1-88	1

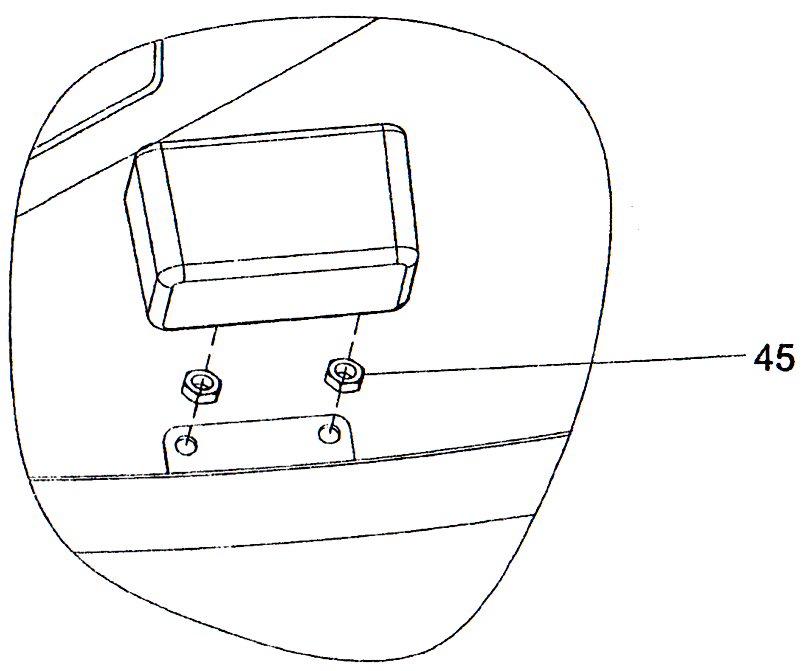

45

Гайка М6-6Н.5.019 (S10) ГОСТ 5916-70

2

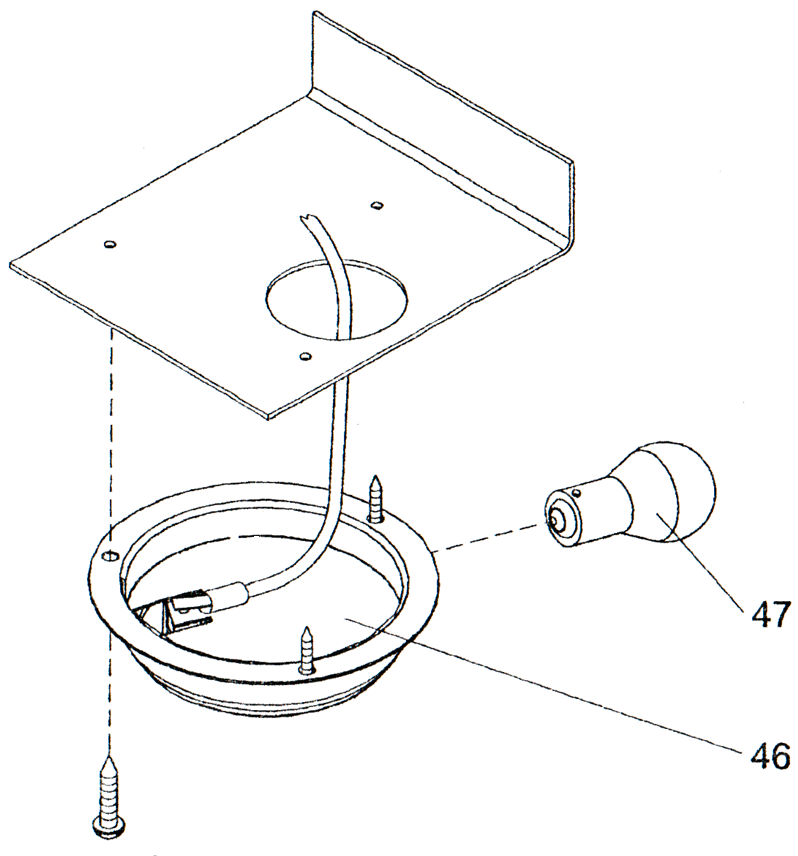

46		Плафон ПТ-37-ЗМ	1
47		Лампа А 24-21-3 (P21W) ГОСТ 2023.1-88	1

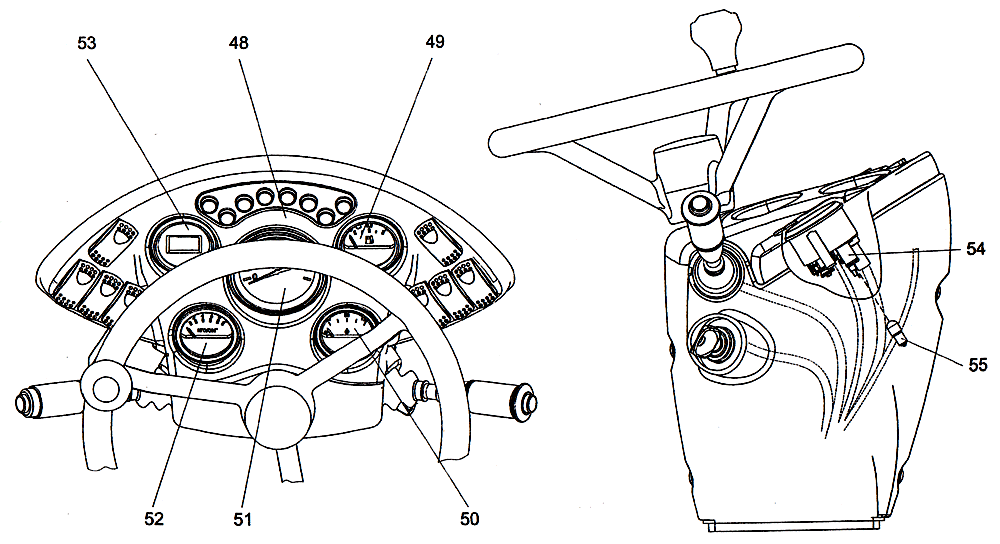

48		Колонка управления HP-KP.24V-001	1
49		Приемник указателя уровня топлива УБ-170М ТУ37.003.614-79	1
50		Приемник указателя температуры 36.3807 ОСТ 37.003 076-86	1
51		Тахометр 253.3813 ТУ37.003.1251-85	1
52		Приемник указателя давления 33.3810 ОСТ 37.003.703-79	1
53		Счетчик моточасов / вольтметр УК34.2 РИВП.454381.001 ТУ	1
54		Патрон лампы ЛВ211-3714.329 ТУ37.003.689-75	5
55		Лампа А 24-1 ГОСТ 2023.1-88	5
