Пневмосистема ПК46

Описание

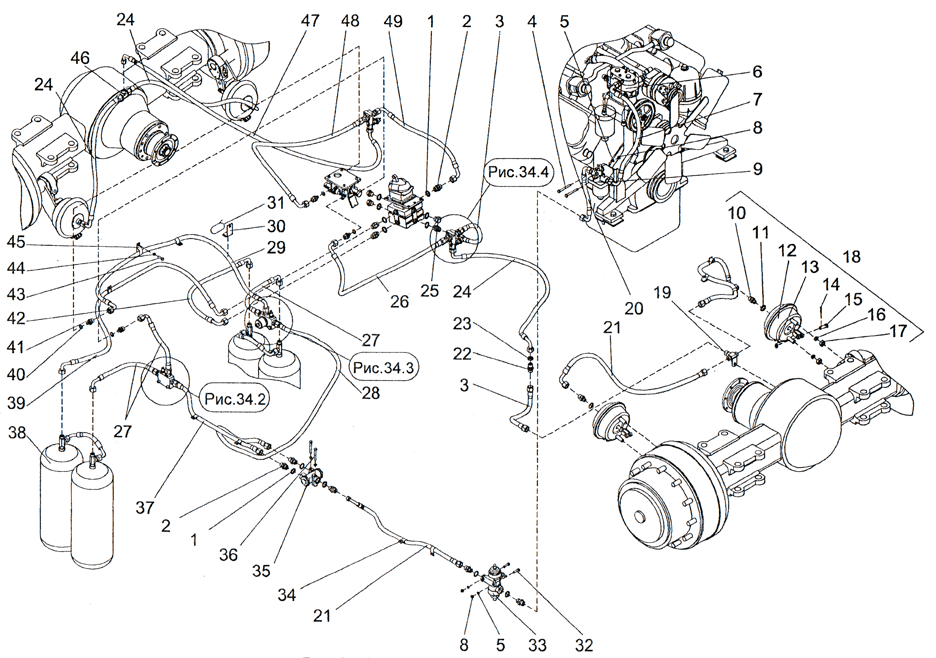

ПК46.42.00.000 Пневмосистема ПК46
Поз.	Обозначение	Наименование	Кол.	Масса
1	027.34.13.041	Прокладка	21	0,002
2	027.05.02.083	Штуцер	15	0,12
3		РНД 13.7,5.350.0,18.54/54. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	2	0,53
4		Болт М8-6g×75.58.019 (S13) ГОСТ 7798-70	2	0,025
5		Шайба 8.65Г.019 ГОСТ 6402-70	10	0,001
6	ПК46.42.10.000	Установка компрессора	1	18
7		РНД 13.7,5.400.0,18.54-90754-90°. М22×1,5/М22×1,5-У1-180° ТУ 3148-001-20871731-94	1	0,64
8		Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70	4	0,005
9		Предохранитель против замерзания 100-3536010 ТУ 37.366.104-75	1	0,76
10	ПК46.42.00.005	Штуцер	2	0,1
11	027.34.11.038	Прокладка	2	0,002
12		Камера тормозная мембранная 100-3519310-10 ОСТ 37.001.085-96	2	2,5
13		Шайба С.12.02.019 ГОСТ 11371-78	2	0,003
14		Шплинт 3,2×25.019 ГОСТ 397-79	2	0,002
15	ПК46.42.30.001	Ось	2	0,04
16		Шайба 16 ОТ.65Г.019 ГОСТ 6402-70	4	0,008
17		Гайка М16×1,5-6Н.8.019 (S24) ГОСТ 5915-70	4	0,005
18	ПК46.42.30.000	Установка тормозных камер	2	10
19	ПК46.42.00.020	Тройник	1	0,3
20		РНД 13.7,5.700.0,18.54-90°/54-90°. М22× 1,5/М22× 1,5-У1-90° ТУ~3148-001-20871731-94	1	0,9
21		РНД 13.7,5.950.0,18.54/54-90°. М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94	3	0,91
22	ПК46.42.00.002	Штуцер	1	0,2
23	ПК46.42.00.011	Гайка	1	0,1
24		РНД 13.7,5.1000.0,18.54-90°/54-90°. М22×1,5/М22×1,5-У1 ТУ~3148-001-20871731-94	1	1,1
25	027.44.11.051	Пробка	4	0,05
26		РНД 13.7,5.800.0,18.54/54-90°. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	3	0,94
27		РНД 13.7,5.400.0,18.54/54-90°. М22×1,5/М22×1,5-У 1 ТУ-3148-001-20871731-94	3	0,64
28		РНД 13.7,5.1900.0,18.54/54. М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94	1	1,7
29		РНД 13.7,5.1500.0,18.54-90°/54-90°. М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94	1	1,47
30	ПК46.42.00.009	Кронштейн	1	0,08
31		Стяжка (Хомут) K-300SB	1	0,002
17		Гайка М16×1,5-6Н.8.019 (S24) ГОСТ 5915-70	4	0,005
18	ПК46.42.30.000	Установка тормозных камер	2	10
19	ПК46.42.00.020	Тройник	1	0,3
20		РНД 13.7,5.700.0,18.54-90°/54-90°. М22× 1,5/М22× 1,5-У1-90° ТУ~3148-001-20871731-94	1	0,9
21		РНД 13.7,5.950.0,18.54/54-90°. М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94	3	0,91
22	ПК46.42.00.002	Штуцер	1	0,2
23	ПК46.42.00.011	Гайка	1	0,1
24		РНД 13.7,5.1000.0,18.54-90°/54-90°. М22×1,5/М22×1,5-У1 ТУ~3148-001-20871731-94	1	1,1
25	027.44.11.051	Пробка	4	0,05
26		РНД 13.7,5.800.0,18.54/54-90°. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	3	0,94
27		РНД 13.7,5.400.0,18.54/54-90°. М22×1,5/М22×1,5-У 1 ТУ-3148-001-20871731-94	3	0,64
28		РНД 13.7,5.1900.0,18.54/54. М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94	1	1,7
29		РНД 13.7,5.1500.0,18.54-90°/54-90°. М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94	1	1,47
30	ПК46.42.00.009	Кронштейн	1	0,08
31		Стяжка (Хомут) K-300SB	1	0,002
32		Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70	2	0,017
33		Регулятор давления с предохранительным клапаном 100-3512010 ОСТ 37.001.085-96	1	1,0
34	027.36.11.571-01	Хомут	28	0,015
35		Клапан защитный двойной 1 DO-3515110 ОСТ 37.001.085-96	1	0,7
36		Болт M8-6g×65.58.019 (S13) ГОСТ 7798-70	2	0,025
37		РИД 13.7,5.750.0,18.54/54. М22×1,5/М22×1,5-У 1 ТУ-3148-001-20871731-94	1	0,91
38	ПК46.42.20.000	Установка ресиверов	1	25,2
39		РИД 13.7,5.1400.0,18.54-90754-90°. М22‘1,5/М22×1,5-У1 ТУ~3148-001-20871731-94	1	1,38

40	ПК46.42.00.001	Шайба	8	0,002
41	ПК46.42.00.006	Штуцер	4	0,2
42		РИД 13.7,5.750.0,18.54-90754-907 М22×1,5/М22×1,5-У 1 ТУ~3148-001-20871731-94		0,95
43		Болт М10-6g×16.58.019 (S16) ГОСТ 7798-70	34	0,022
44		Шайба 10.65Г.019 ГОСТ 6402-70	38	0,002
45	027.36.11.575	Хомут	7	0,021
46	ПК46.42.00.060	Тройник	1	0,3
47		РИД 13.7,5.2300.0,18.54/54-90°. М22×1,5/М22×1,5-У1 ТУ-3148-001-20871731-94	1	2,07
48		РИД 13.7,5.1050.0,18.54/54-90°. М22×1,5/М22×1,5-У1 ТУ-3148-001-20871731-94	1	1,13
49		РИД 13.7,5.650.0,18.54-90754-907 М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	1	0,7

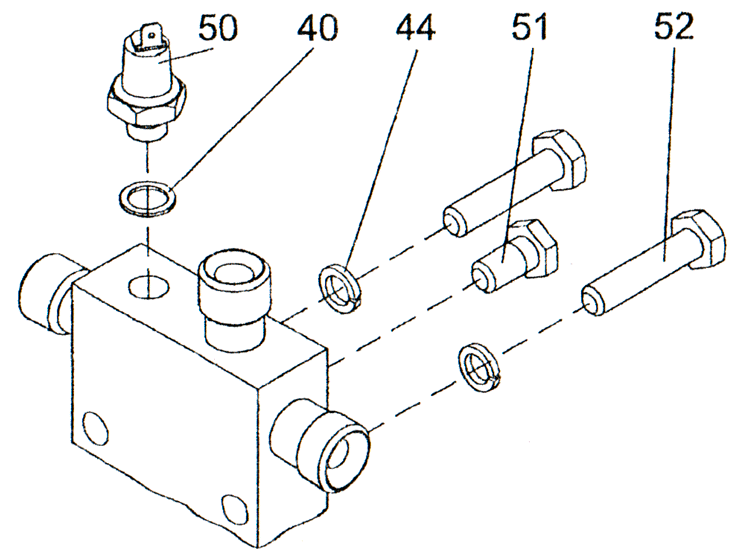

50		Датчик-сигнализатор давления ММ124Д ТУ 311-00225621.151-93	2	0,1
51	027.44.12.007	Пробка	1	0,025
52		Болт M10-6gM5.58.019 (S16) ГОСТ 7798-70	4	0,037

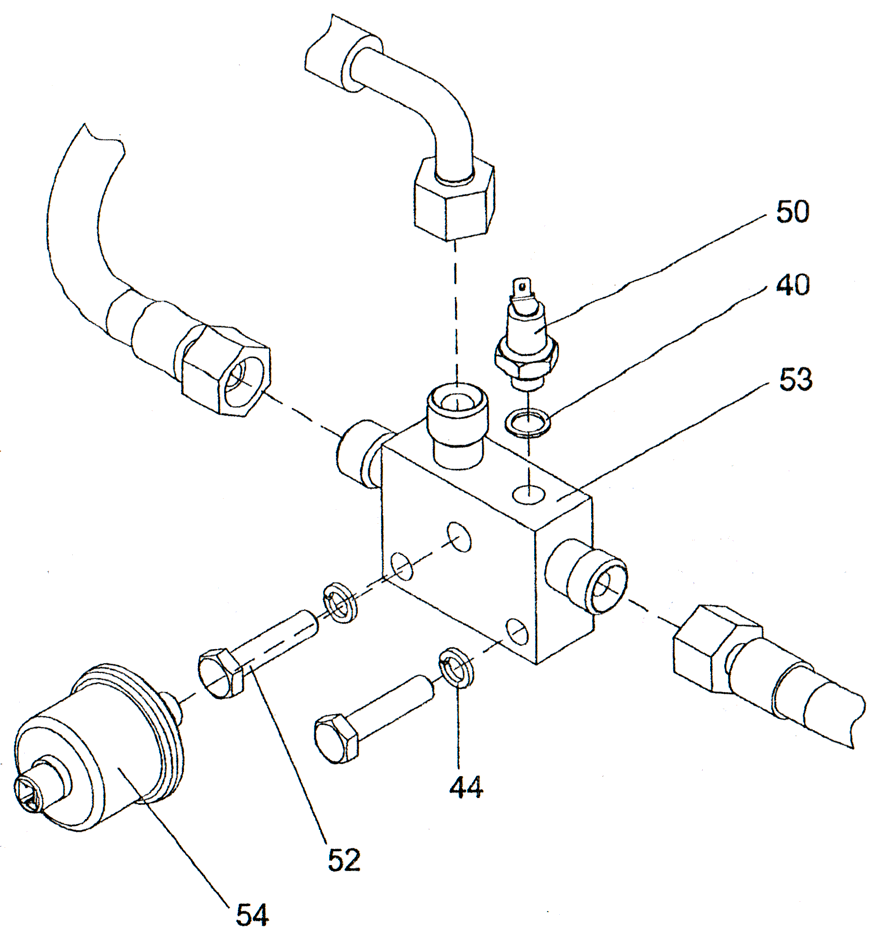

53	ПК46.42.00.040	Тройник.	2	1,3
54		Датчик указателя давления 18.3829.010 ТУ 37.003.367-78	Т	0,05

55	027.44.12.002	Пробка	2	0,05
56		Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70	4	0,014
57	027.34.13.041	Прокладка	21	0,002

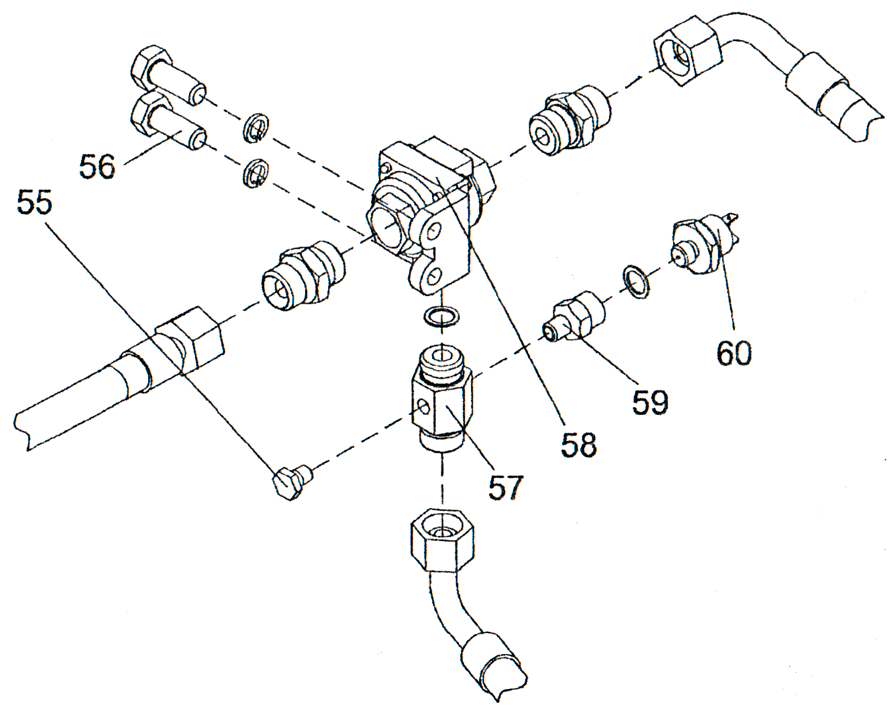

58		Клапан двухмагистральный 100-3562010 ОСТ 37.001.085-96		0,4
59	ПК46.42.00.004	Штуцер	2	0,037
60		Датчик-сигнализатор давления ММ 125Д ТУ~311 -00225621.151-93	1	0,1
Общий вес, кг				100
