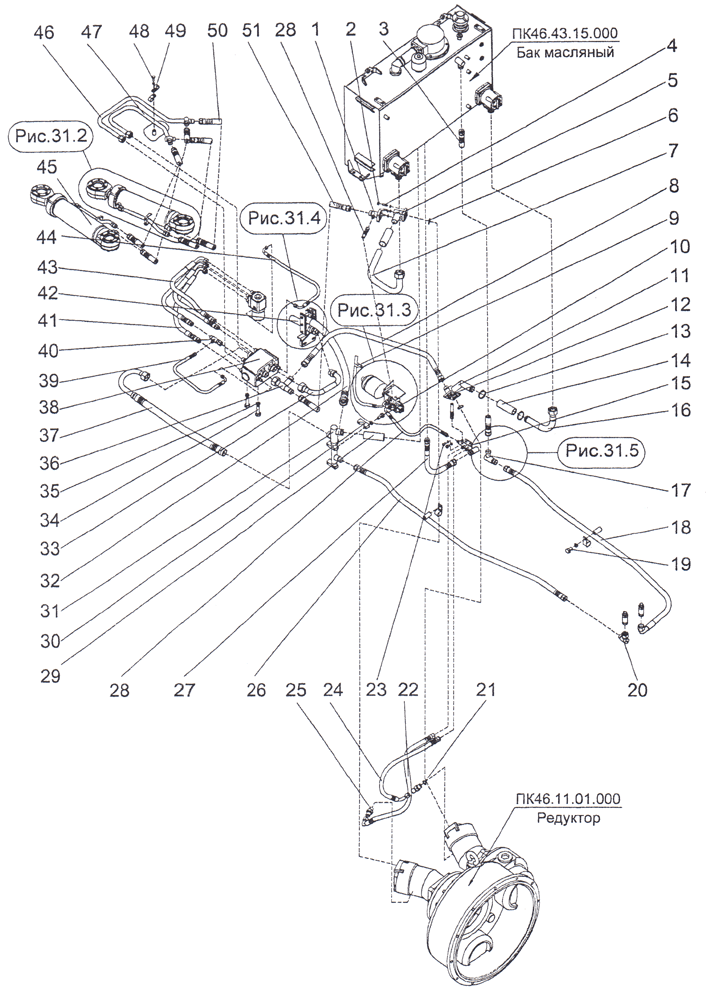

Управление рулевое ПК46
Управление рулевое ПК46
/
Описание
| Поз. | Обозначение | Наименование | Кол. | Масса |
| 1 | ПК46.14.00.030 | Фланец | 1 | 0,48 |
| 2 | 027.13.22.309 | Гайка | 16 | 0,01 |
| 3 |
РВД 20.129.1000.0,24.11/11. М33×2/М33×2-У1 ТУ 3148-001-20871731-94 |
1 | 1,8 | |
| 4 | 027.15.11.076 | Шпилька | 16 | 0,03 |
| 5 | ПК46.43.00.040 | Фланец | 1 | 0,36 |
| 6 | Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 | 4 | 0,02 | |
| 7 | ПК46.14.00.160 | Труба заборная | 1 | 1,74 |
| 8 |
РВД 20.129.1250.0,24.11 -60711. М33×2/М33×2-У1 ТУ 3148-001-20871731-94 |
1 | 2,83 | |
| 9 | 027.36.11.575 | Хомут | 1 | 0,021 |
| 10 | Болт M10-6g×45.58.019 (S16) ГОСТ 7798-70 | 4 | 0,037 | |
| 11 | ПК46 43.00.070 | Фланец | 1 | 0,9 |
| 12 | ПК46 14.00.080 | Фланец | 1 | 0,68 |
| 13 | Хомут винтовой Н-28 | 6 | 0,01 | |
| 14 | ПК46.43.00.001 | Рукав | 2 | 0,1 |
| 15 | ПК46.14.00.130 | Смеситель | 1 | 2 |
| 16 | ПК46.14 00.120 | Труба заборная | 1 | 1,3 |
| 17 | 027.04.04.030 | Штуцер угловой | 1 | 0,65 |
| 18 |
РВД 20.129.2100.0,24.11-90711. М33×2/М33×2-У1 ТУ 3148-001-20871731-94 |
1 | 2,5 | |
| 19 | Болт М12-6g×30.58.019 (S16) ГОСТ 7798-70 | 2 | 0,04 | |
| 20 | ПК46.14.00.180 | Угольник | 1 | 0,4 |
| 21 | ПК46.14.00.013 | Шайба | 2 | 0,05 |
| 22 |
РНД 10.7,5.400.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 0,4 | |
| 23 | Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70 | 5 | 0,022 | |
| 24 |
РНД 10.7,5.250.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 0,3 | |
| 25 | ПК46.14 00.003 | Штуцер | 2 | 0,1 |
| 26 |
РВД 20.129.2100.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94 |
1 | 2,5 | |
| 27 |
РНД 20.16.500.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94 |
1 | 1.8 | |
| 28 |
РВД 6.84.400.0,1.11-90°/11. М16×1,5/М16×1,5-У1 ТУ-3148-001-20871731-94 |
2 | 1,2 | |
| 29 | ПК46.43.00.001-02 | Рукав | 1 | 0,1 |
| 30 | ПК46.14.00.115 | Крышка | 1 | 0,3 |
| 31 | ПК46.14.00.110 | Труба сливная | 1 | 2,1 |
| 32 |
РНД 32.16.2500.0.32.11-90711. М48×2/М48×2-У1 ТУ 3148-001-20871731-94 |
1 | 3,1 | |
| 33 | ПК46.14.00.170 | Труба | 1 | 1,5 |
| 34 | Болт М10-6g×35.58.019 (S16) ГОСТ 7798-70 | 3 | 0,031 | |
| 35 | Шайба 10.65Г.019 ГОСТ 6402-70 | 35 | 0,002 | |
| 36 | ПК46 14 00.100 | Тройник | 1 | 0,93 |
| 20 | ПК46.14.00.180 | Угольник | 1 | 0,4 |
| 21 | ПК46.14.00.013 | Шайба | 2 | 0,05 |
| 22 |
РНД 10.7,5.400.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 0,4 | |
| 23 | Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70 | 5 | 0,022 | |
| 24 |
РНД 10.7,5.250.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 0,3 | |
| 25 | ПК46.14 00.003 | Штуцер | 2 | 0,1 |
| 26 |
РВД 20.129.2100.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94 |
1 | 2,5 | |
| 27 |
РНД 20.16.500.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94 |
1 | 1.8 | |
| 28 |
РВД 6.84.400.0,1.11-90°/11. М16×1,5/М16×1,5-У1 ТУ-3148-001-20871731-94 |
2 | 1,2 | |
| 29 | ПК46.43.00.001-02 | Рукав | 1 | 0,1 |
| 30 | ПК46.14.00.115 | Крышка | 1 | 0,3 |
| 31 | ПК46.14.00.110 | Труба сливная | 1 | 2,1 |
| 32 |
РНД 32.16.2500.0.32.11-90711. М48×2/М48×2-У1 ТУ 3148-001-20871731-94 |
1 | 3,1 | |
| 33 | ПК46.14.00.170 | Труба | 1 | 1,5 |
| 34 | Болт М10-6g×35.58.019 (S16) ГОСТ 7798-70 | 3 | 0,031 | |
| 35 | Шайба 10.65Г.019 ГОСТ 6402-70 | 35 | 0,002 | |
| 36 | ПК46 14 00.100 | Тройник | 1 | 0,93 |
| 37 | Рукав высокого давления Ю.25.11.11-180.01.000 СБ | 1 | 2,3 | |
| 38 | ПК46.14.00 010 | Клапан приоритетный в сборе | 1 | 30 |
| 39 |
РВД 6.84.600.0,1.11-90711. М16×1,5/М16×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 1,5 | |
| 40 | ПК46.14.00.020 | Тройник | 1 | 0,3 |
| 41 |
РВД 12.120.750.0,18.11-90711. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 1,0 | |
| 42 |
РВД 25.110.1500.0,3.11-90711. М42×2/М42×2-У1 ТУ 3148-001-20871731-94 |
1 | 3,1 | |
| 43 |
РВД 12.120.700.0,18.11-90711. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94 |
3 | 1,2 | |
| 44 |
РВД 6.84.800.0,1.11-90711-90°. М16×1,5/М16×1,5-У1 ТУ 3148-001-20871731-94 |
1 | 0,7 | |
| 45 | ПК46.14.01.000 | Гидроцилиндр | 2 | 50 |
| 46 | ПК46.14.00.060 | Труба | 1 | 1,74 |
| 47 | ПК46.14.00.070 | Труба | 1 | 1,91 |
| 48 | Болт M10-6g×25.58.019 (S16) ГОСТ 7798-70 | 3 | 0,025 | |
| 49 | 027.36.11.609 | Хомут | 4 | 0,03 |
| 50 |
РВД 16.120.900.0,2.11/11. М27×1,5/М27×1,5-У 1 ТУ 3148-001-20871731-94 |
4 | 1,5 | |
| 51 |
РВД 20.129.780.0,24.11/11. М33×2/М33×2-У1 ТУ 3148-001-20871731-94 |
1 | 1,8 |

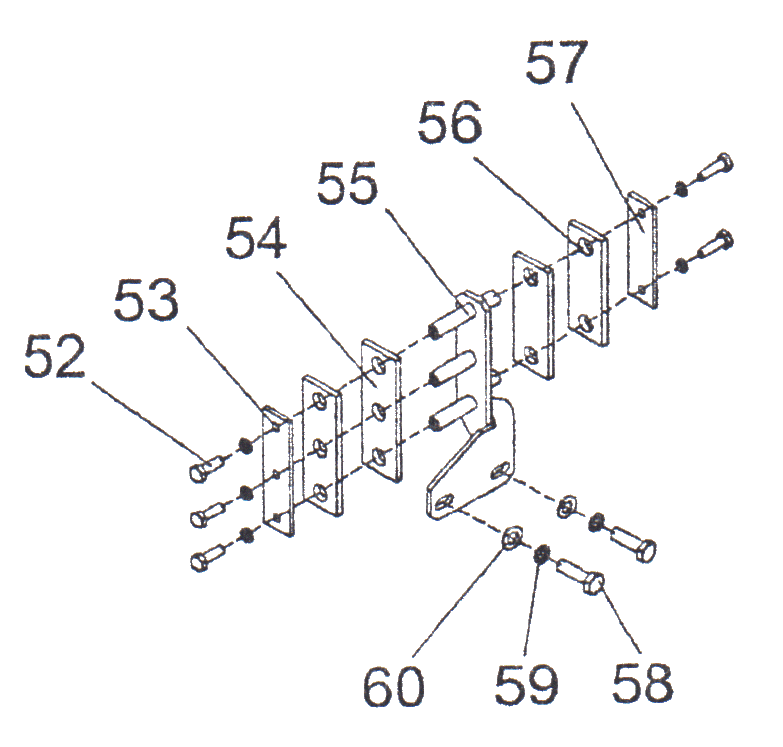

| 52 | Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70 | 5 | 0,017 | |
| 53 | ПК46.14.00.194 | Прокладка | 1 | 0,06 |
| 54 | ПК46.14.00.195 | Планка | 2 | 0,27 |
| 55 | ПК46.14.00.190 | Стойка | 1 | 1,0 |
| 56 | ПК46.14.00.196 | Прокладка | 2 | 0,05 |
| 57 | ПК46.14.00.198 | Планка | 1 | 0,2 |
| 58 | Болт M12-6g×20.58.019 (S18) ГОСТ 7798-70 | 2 | 0,078 | |
| 59 | Шайба 12.65Г.019 ГОСТ 6402-70 | 4 | 0,018 | |
| 60 | Шайба С.12.02.019 ГОСТ 11371-78 | 2 | 0,12 |
| 61 | ПК46.14.00.210 | Тройник | 1 | 0,54 |

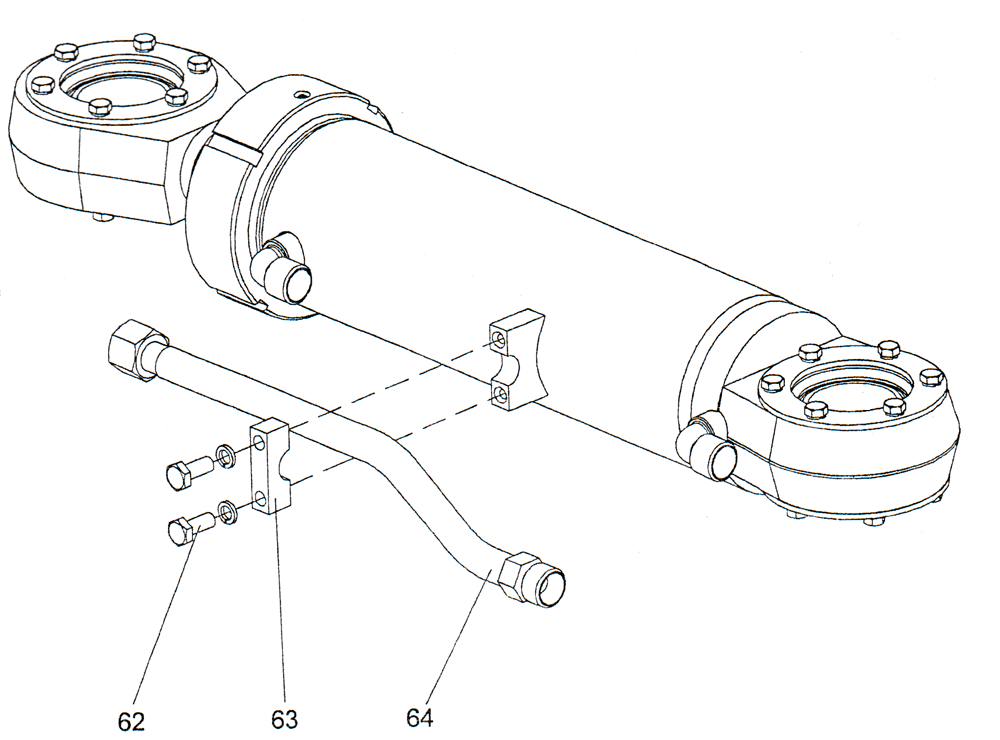

| 62 | Болт М10-6g×40.58.019 (S16) ГОСТ 7798-70 | 4 | 0,34 | |
| 63 | ПК46.14.01.016 | Крышка | 2 | 0,135 |
| 64 | ПК46.14.01.040 | Труба | 2 | 0,5 |
| 65 | Болт М8-6g×20.58.019 (S13) ГОСТ 7798-70 | 2 | 0,013 | |
| 66 | Шайба 8.65Г.019 ГОСТ 6402-70 | 7 | 0,001 | |
| 67 | ПК46.43.00.101 | Заглушка | 1 | 0,024 |

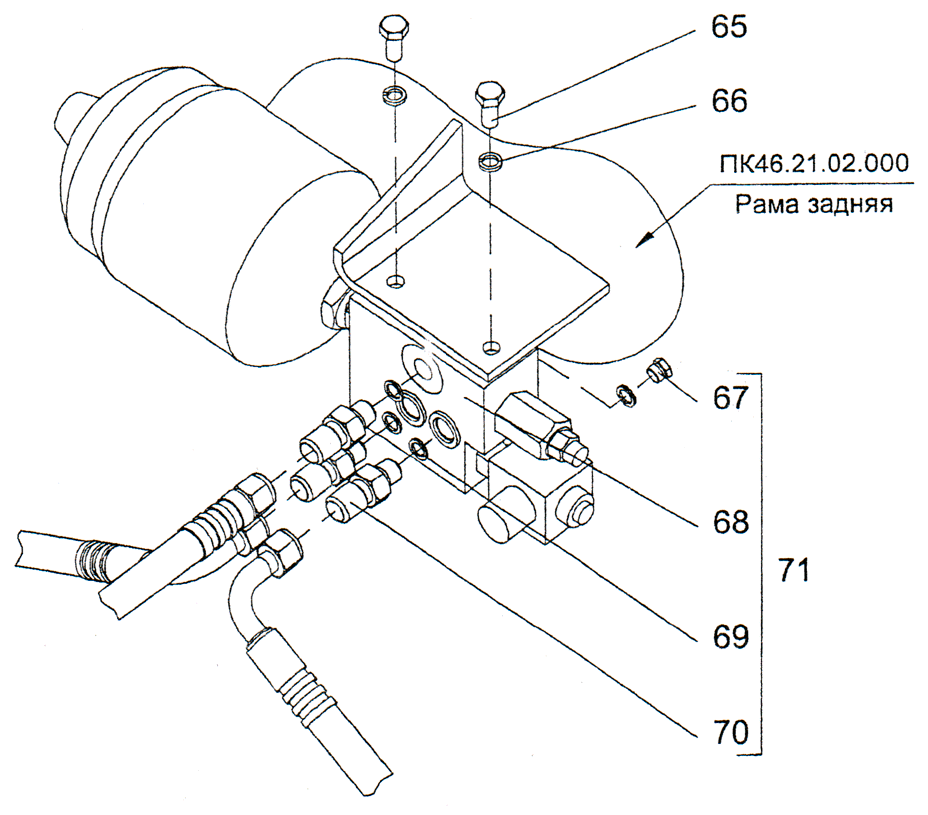

| 68 | Блок питания HC-SE2/1VPE V05 30 RW G02 | 1 | 15 | |
| 69 | ПК46.43.00.011 | Шайба | 4 | 0,004 |
| 70 | ПК46.43.00.012 | Штуцер | 3 | 0,068 |
| 71 | ПК46.14.00.200 | Блок питания в сборе | 1 | 2,9 |
| Общий вес, кг | 200 | |||
