Редуктор ПК46.11.01.000 ПК46 ЧТЗ

Редуктор ПК46.11.01.000

/

Описание

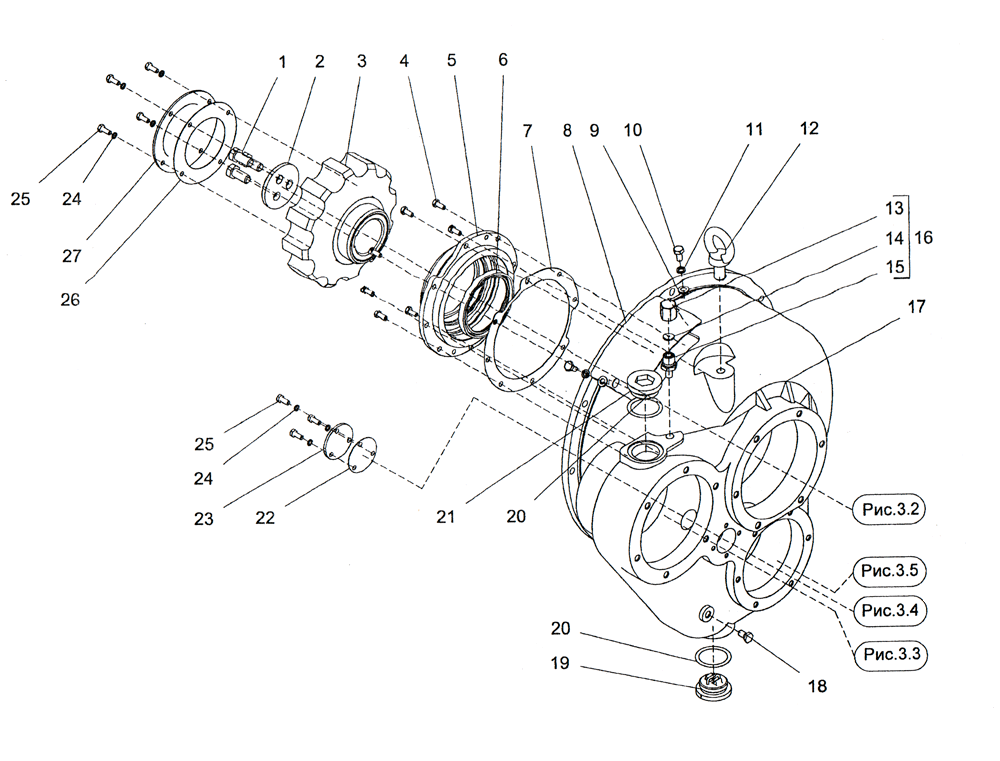

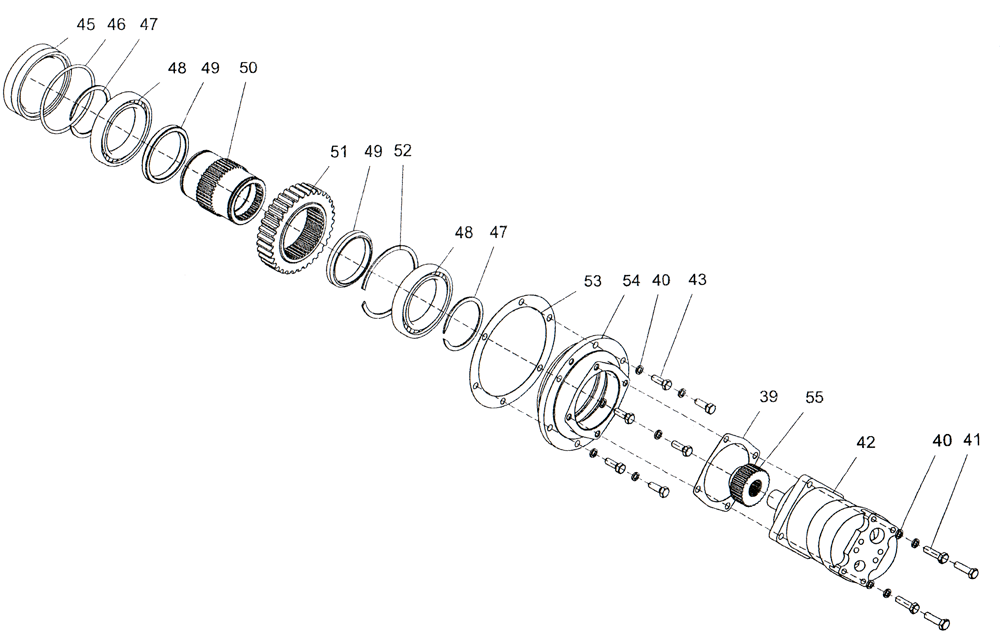

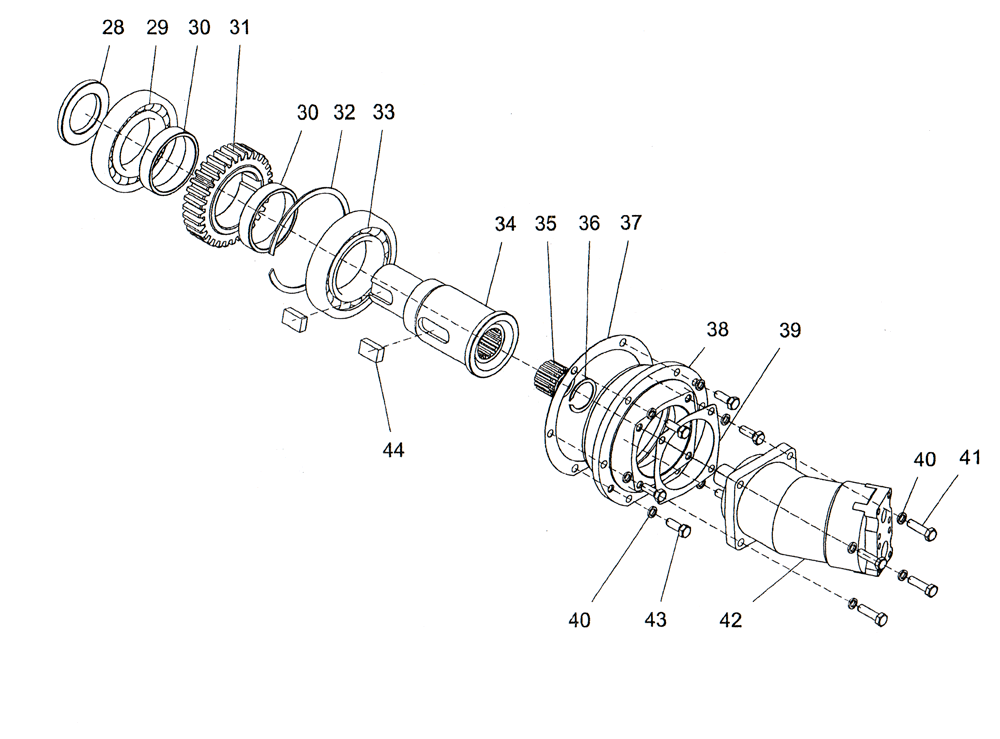

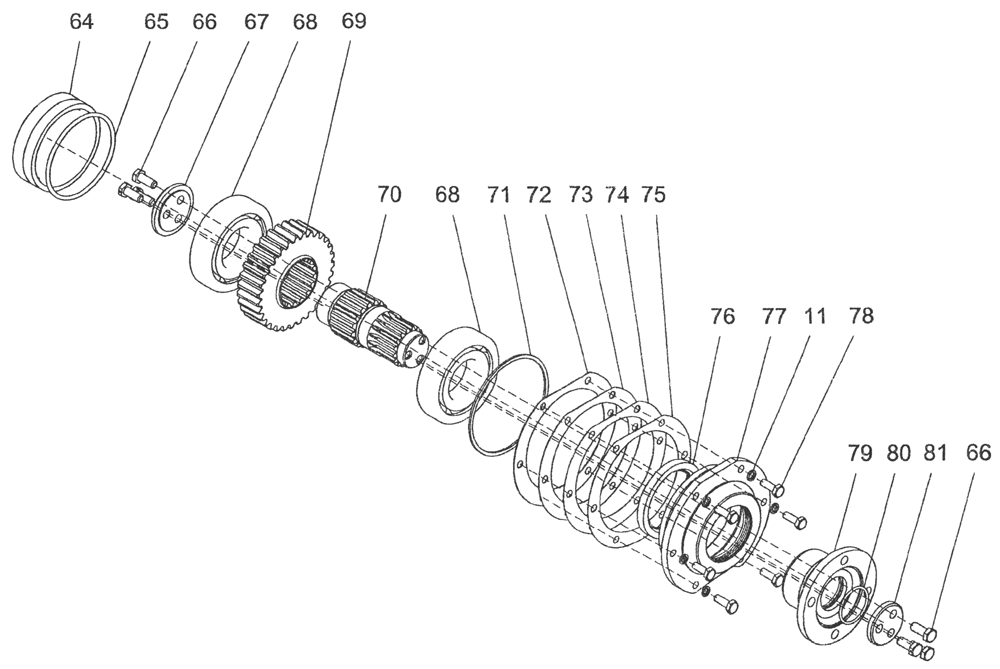

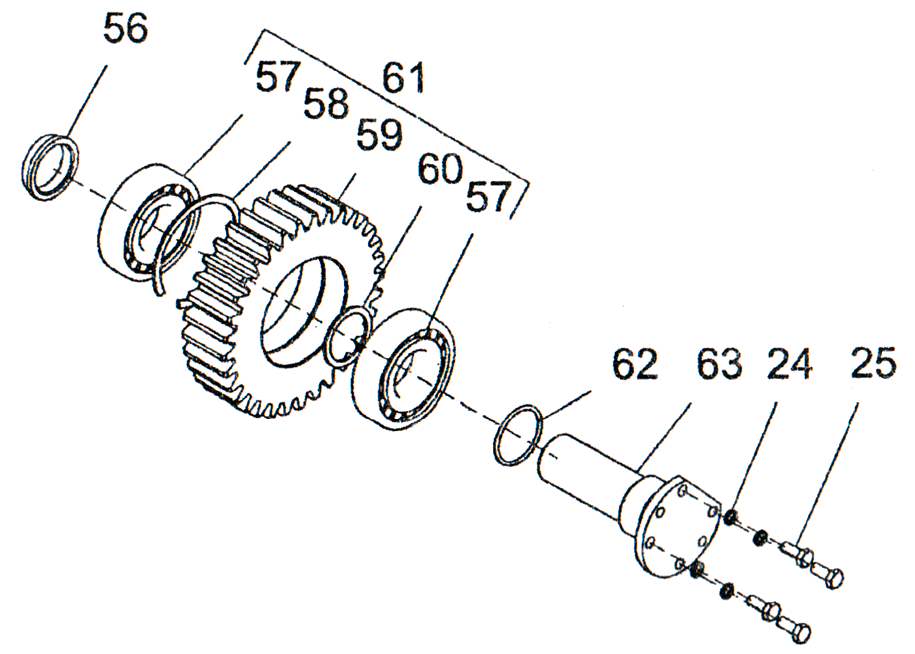

ПК46.11.01.000 Редуктор ПК46
Поз.	Обозначение	Наименование	Кол.	Масса
1	КБ11 11.01.032	Болт	3	0,092
2	КБ 11.11.01.021	Шайба	1	0,397
3	ПК46.11.01.050	Полумуфта внутренняя	1	15,605
4	КБ11.11.01.022	Болт специальный	8	0,013
5	ПК46.11.01.032	Крышка	1	6,253
6		Манжета 2.1-110x135-3 ГОСТ 8752-79 / ОСТ 38.05146-78	1	0,045
7	КБ11.11.01.019	Прокладка	1	0,016
8	КБ11.11.01 012	Крышка	2	0,385
9		Шайба С.10.02.019 ГОСТ 11371-78	4	0,003
10		Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70	4	0,025
11		Шайба 10.65Г.019 ГОСТ 6402-70	10	0,002
12	027.11.15.001	Рым-болт	1	0,452
13	КФ20К.04.00.271	Гайка	1	0,084
14	КФ20К. 04.00.272	Прокладка	1	0,001
15	КФ20К 04.00.273	Штуцер	1	0,101
16	КФ20К. 04.00.270	Сапун	1	0,186
17	ПК46.11.01.081	Корпус	1	93,078
18	027.44.12.007	Пробка	1	0,024
19	КФ20К.04.00.250	Пробка	1	0,461
20		Кольцо медноасбестовое 40927	2	П D9R
21	КФ20К.04.00.225	Пробка	1	0,353
22	ПК46.11.01.098	Прокладка	1	0,004
23	ПК46.11.01.097	Крышка	1	0,153
24		Шайба 8.65Г.019 ГОСТ 6402-70	11	0,001
25		Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70	11	0,014
26	КБ11.11.01.027	Прокладка	1	0,014
27	№11,11,01,020	Крышка	1	0,826
28	ПК46 11.01.043	Кольцо	1	0.484

29		Подшипник 219 ГОСТ 8338-75	1	2,817
30	ПК46.11.01.042	Втулка	2	0,439
31	ПК46.11.01.034	Шестерня	1	3,778
32		Кольцо С180 ГОСТ 13941-86	1	0,015
33		Подшипник 220 ГОСТ 8338-75	1	3,527
34	ПК46.11.01.049	Вал ведущий	1	11,021
35	ПК46.11.01.088	Полумуфта	1	0,38
36		Кольцо С50 ГОСТ 13940-86	1	0,015
37	ПК46.11.01.086	Прокладка	1	0,017
38	ПК46.11.01.044	Фланец	1	7,97
39	ПК46.11.01.089	Прокладка	2	0,008
40		Шайба 12.65Г.019 ГОСТ 6402-70	20	0,003
41		Болт M12-6g×45.58.019(S18) ГОСТ 7798-70	8	0,058
42		Насос 310.3.56.03.06 ТУ22-1.020-100-95	2	16,059

43		Болт M12-6g×35.58.019 (S18) ГОСТ 7798-70	12	0,05
44	027.23.11.028	Шпонка	2	0,106
45	ПК46.11.01.039-01	Стакан	1	2,587
46		Кольцо 140-150-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,015
47		Кольцо С100 ГОСТ 13940-86	2	0,06
48		Подшипник 120 ГОСТ 8338-75	2	1,29
49	027.14.12.282	Кольцо	2	0,39
50	ПК46.11.01.092	Вал	1	3,91
51	ПК46.11.01.056	Шестерня	1	4,524
52		Кольцо С150 ГОСТ 13941-86	1	0,087
53	ПК46.11.01.102	Прокладка	1	0,018
54	ПК46.11.01.101	Фланец	1	17,698
55	ПК46.11.01.085	Полумуфта	1	1,142

56	ПК46.11.01.075	Кольцо	1	0,057
57		Подшипник 12308 ГОСТ 8328-75	2	0,66
58		Кольцо С90 ГОСТ 13941-86	1	0,024
59	ПК46.11.01.091	Шестерня	1	5,244
60	ПК46.11.01.093	Кольцо	1	0,011
61	ПК46.11.01.090	Шестерня	1	6,588
62		Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,001
63	ПК46.11.01.084	Ось	1	0,223

64	ПК46.11.01.039	Стакан	1	2,021
65		Кольцо 130-140-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,014
66	КФ20К.04.00.237	Болт	6	0,043
67	КФ20К.04.00.045	Шайба	1	0,05
68		Подшипник 313 ГОСТ 8338-75	2	0,314
69	ПК46.11.01.055	Шестерня	1	4,786
70	ПК46.11.01.033	Вал ведомый	1	4,285
71		Кольцо 150-160-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,013
72	КФ20К.04.00.233	Прокладка	1	0,082
73	КФ20К. 04.00.233-01	Прокладка	1	0,052
74	КФ20К.04.00.233-02	Прокладка	1	0,026
75	КФ20К. 04.00.233-03	Прокладка	1	0,01
76		Манжета 1.2-90×120-1 ГОСТ 8752-79 / ОСТ 38.05146-78	1	0,042
77	ПК46.11.01.087	Крышка	1	4,337
78		Болт M10-6g×30.58.019 (S16) ГОСТ 7798-70	6	0,031
79	КФ20К. 04.00.230	Фланец	1	2,928
80		Кольцо 052-058-36-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,002
81	КФ20К.04.00.227	Шайба	1	0,203
Общий вес, кг				275
