Узлы и агрегаты ПК46 ЧТЗ

/
Описание

Для каждого рисунка в Каталоге составлен перечень, где приведены обозначения и наименования сборочных единиц и деталей, количество их на сборочную единицу.

В каталоге приняты следующие системы обозначения деталей и сборочных единиц:

ААА.ББ.ВВ.ГГГ

  • ААА - индекс изделия по определению предприятия-изготовителя; ББ - номер узла;
  • ВВ - номер подузла;
  • ГГГ - номер детали или ГГО номер сборочной единицы;
  • стандартные детали обозначаются по соответствующим стандартам;
  • покупные детали обозначаются по системам, принятым на заводах-изготовителях покупных изделий.

Для нахождения требуемой детали по Каталогу необходимо по оглавлению найти сборочную единицу, в которую входит деталь, затем по рисунку определить позицию этой детали, а по перечню обозначение и количество в сборочной единице.

Если известно обозначение детали, то по номерному указателю определить номер рисунка и позицию детали на рисунке, а также количество на изделие.

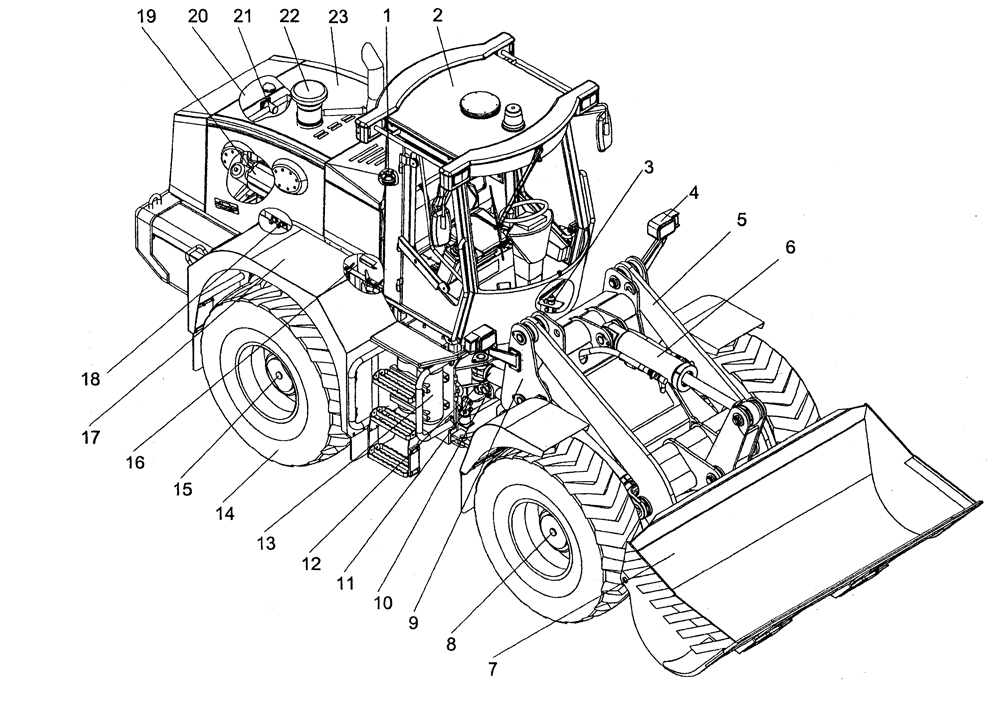

Узлы и агрегаты погрузчика ПК46
Поз. Обозначение Наименование ПК46.0000 ПК46.0001 ПК46.0010 ПК46.0011
1 ПК46.31.00.000-01 Система топливная 1 1 1 1
2 ПК46.51.00.000 Кабина 1 1
2 ПК46.51.00.000-01 Кабина 1 1
3 ПК46.44.00.000 Система привода тормозов 1 1
4 ПК46.41.00.000 Электрооборудование погрузчика 1 1
4 ПК46.41.00.000-01 Электрооборудование погрузчика 1 1
5 ПК46.25.00.000 Оборудование погрузочное 1 1 1 1
6 ПК46.43.00.000 Гидросистема погрузчика 1 1 1 1
7 ПК46.80.00.000 Ковш 1 1
7 ПК46.81.00.000 Ковш скальный 1 1
8 ПК46.02.00.100 Установка переднего моста 1 1
8 ПК46.02,10.000 Установка переднего моста 1 1
9 ПК46.21.00.000 Рама 1 1
9 ПК46.21.00.000-01 Рама 1 1
10 ПК46.16.00.000 Передача карданная 1 1
10 ПК46.16.10.000 Передача карданная 1 1
11 ПК46.10.00.000 Установка гидромеханической передачи 1 1 1 1
12 ПК46.14.00.000 Управление рулевое 1 1
12 ПК46.14.00.000-01 Управление рулевое 1 1
13 ПК46.42.00.000 Пневмосистема погрузчика 1 1
14 ПК46.24.00.000 Колесо 2 2
14 ПК46.24.00.000-01 Колесо 2 2
14 ГЖ46.24.10.000 Колесо 1 1
14 ПК46.24.10.000-01 Колесо 1 1
14 ПК46.24.10.000-02 Колесо 1 1
14 ПК46.24.10.000-03 Колесо 1 1
15 ПК46.04.00.000 Установка заднего моста 1 1
15 ПК46.04.10.000 Установка заднего моста 1 1
16 ПК46.37.00.000 Установка баков 1 1 1 1
17 ПК46.53.00.000 Система доступа 1 1 1 1
18 ПК46.38.00.000 Система смазки 1 1
18 ПК46.38.00.000-01 Система смазки 1 1
19 ПК46.11.00.000 Установка силовая 1 1
19 ПК46.11.00.000-01 Установка силовая 1 1
20 ПК46.10.12.000 Гидросистема гидромеханической коробки передач 1 1 1 1
21 ПК46.33.00.000 Система охлаждения и разогрева двигателя 1 1
21 ПК46.33.00.000-01 Система охлаждения и разогрева двигателя 1 1
22 ПК46.32.00.000 Система всасывания и выхлопа 1 1 1 1
23 ПК46.52.00.000 Капот 1 1 1 1
ПК46.0000- мосты ОДМ, ковш общего назначения.
ПК46.0001- мосты ОДМ, скальный ковш.
ПК46.0010- мосты ZF, ковш общего назначения.
ПК43.0011- мосты ZF, скальный ковш.
