Установка радиатора Т-130 Б-130

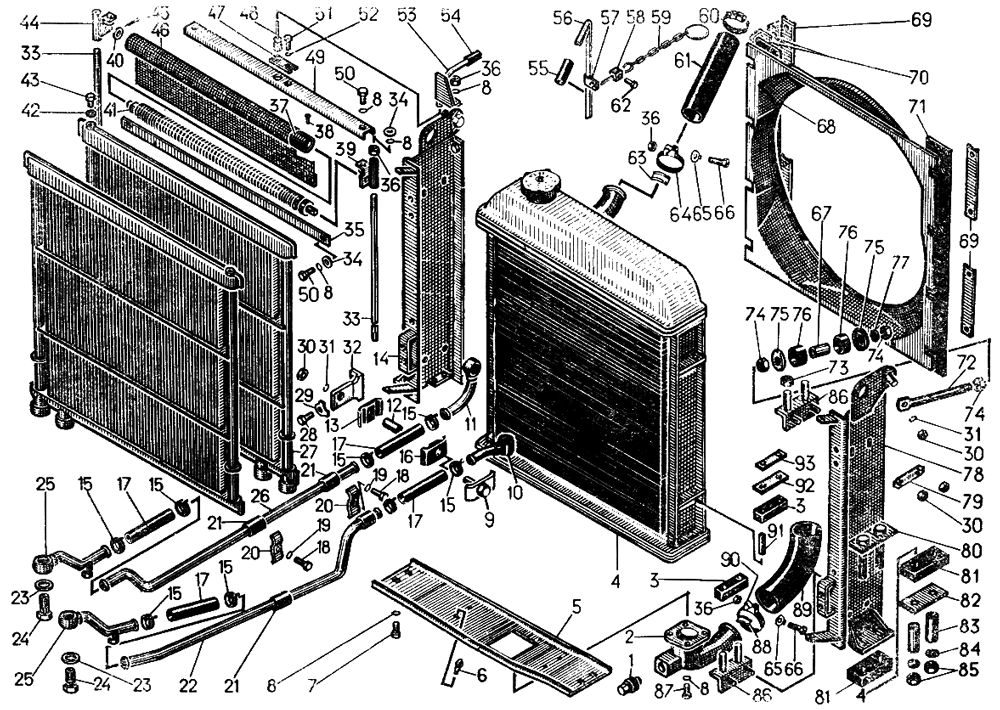

Установка радиатора 24-304СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	18-08-18СП	Установкашторки	1
—	18-08-190СП	Шторка	1
—	24-08-8СП	Радиатор с рамой	1
—	24-08-145СП	Валик шторки	1
—	24-09-125СП	Трубопровод	1
—	24-09-127СП	Трубопровод	1
—	700-41-2222СП	Хомут	2
1	700-37-2055	Пробка	1
2	24-08-177СП	Кран	1
3	700-40-4915-1	Амортизатор	8
4	—	Радиатор водяной 130У.13.010-1	1
5	24-08-170	Опора	1
6	700-40-4402	Амортизатор	4
7	—	Болт М8×20.58.019	4
8	—	Шайба 8Т 65Г 09	8
9	24-08-152СП	Скоба	4
10	50-09-122СП	Труба	1
11	50-09-121СП	Труба	1
12	24-08-5	Втулка	4
13	700-40-3238-1	Прокладка	4
14	24-08-172СП	Боковина левая	1
15	—	Хомут 30	4
16	700-40-3137	Прокладка	4
17	700-46-2063	Рукав	2
18	—	Болт М10×20.58.019	2
19	—	Шайба 10ОТ 65Г 09	2
20	09745	Прижим	2
21	42212	Муфточка	4
22	24-09-49	Труба	1
23	—	Кольцо 22×30	8
24	700-41-3306	Болт полый	4
25	50-09-120СП	Труба	1
26	24-09-47	Труба	1
27	24-09-3СП	Радиатор масляный	2
28	—	Болт М10×30.58.019	8
29	700-31-2213	Шайба	8
30	3011	Гайка	8
31	—	Шайба 12ОТ 65Г 09	6
32	24-08-100	Кронштейн	4
33	081235	Стержень	2
34	31386	Шайба	8
35	24-08-89	Планка	1
36	—	Гайка М8.6.019	6
37	24-08-СБ150	Барабан	1
38	—	Винт B1M4-8g×8.58.019	2
39	081387СП	Кронштейн левый	1
40	31365	Шайба	1
41	24-08-СБ151	Механизм натяжения	1
42	700-40-260-10	Прокладка	2
43	37122	Пробка	2
44	081388СП	Кронштейнправый	1
45	—	Шплинт 2×14	1
46	24-08-92	Полотно	l
47	08973	Накладка	1
48	18-08-191СП	Трос	1
49	24-08-сб150	Рамка	1
50	—	Болт М8× 16.58.019	2
51	—	Болт М6×16.58.019	1
52	—	Шайба 6Т 65Г 09	1
53	24-08-178СП	Кронштейн	1
54	700-46-2090	Рукав	1
55	700-40-3479	Рукав	1
56	24-08-192	Трубка	1
57	08414	Скоба	4
58	081430	Муфта	1
59	081208СП	Цепь	1
60	37-26-139СП	Хомут	2
61	700-46-2041	Рукав	1
62	—	Болт М6×14.58.019	1
63	37-26-71	Накладка	2
64	37-26-70	Лента хомута	2
65	700-31-2269	Шайба	2
66	700-28-2176	Болт	2
67	24-08-157	Втулка	2
68	24-08-173	Щиток	1
69	24-08-193	Накладка	4
70	24-08-166	Козырек	2
71	700-40-3758	Уплотнение	2
72	24-08-181СП	Раскос	2
73	—	Гайка М10.6.019	8
74	—	Гайка М18×1,5.6.019	6
75	24-08-154	Тарелка	4
76	700-40-4428	Втулка	4
77	—	Шайба 18ОТ 65Г 09	2
78	24-08-173СП	Боковина правая	1
79	24-08-164	Пластина	4
80	24-08-189СП	Накладка	2
81	700-40-4923	Амортизатор	4
82	24-08-168	Накладка	2
83	24-08-169	Втулка	4
84	—	Шайба 16ОТ 65Г 09	4
85	3013	Гайка	4
86	24-08-174СП	Уголок	4
87	—	Болт М8×25.58.019	4
88	700-41-3329	Накладка	2
89	700-46-2047	Рукав	1
90	700-41-3328	Лента хомута	2
91	24-08-171	Втулка	8
92	24-08-160	Планка	4
93	21-08-86	Пластина	4
