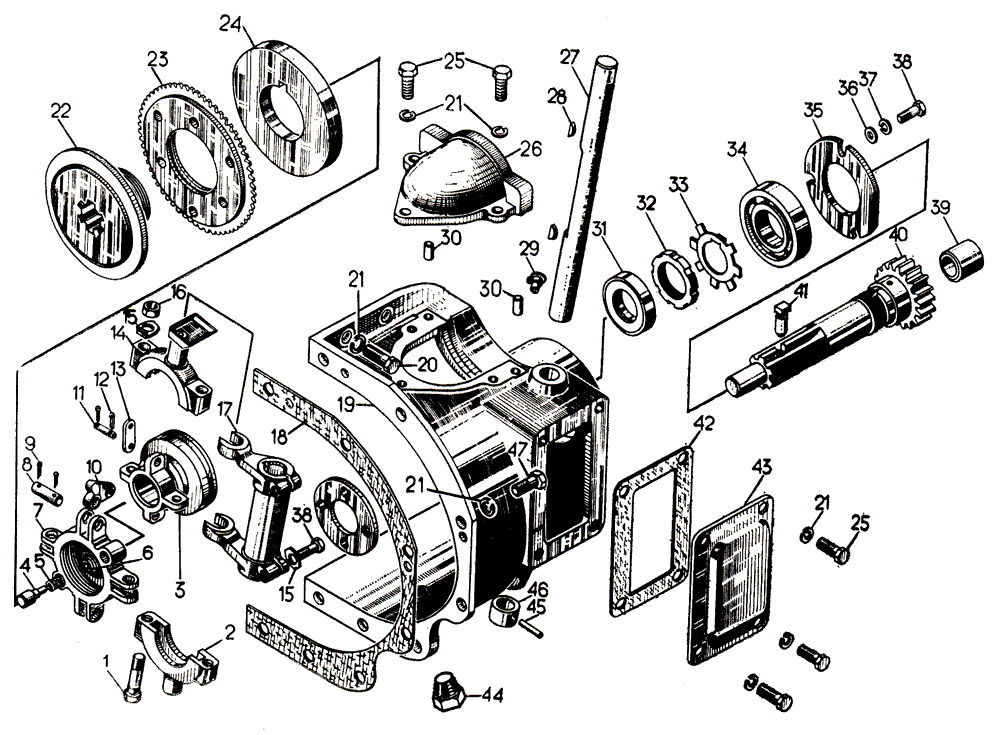

Муфта сцепления пускового двигателя Т-130 Б-130
Муфта сцепления пускового двигателя Т-130 Б-130
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| — | 7318СП | Крестовина | 1 |
| — | 7324СП | Вал | 1 |
| — | 7326СП | Хомут | 1 |
| — | 17-73-111СП 1 | Корпус | 1 |
| — | 17-73-112СП | Корпус | 1 |
| 1 | — | Болт M8×55.58.019 | 2 |
| 2 | 7322 1 | Хомут | 1 |
| 3 | 7315-1 | Муфта включения | 1 |
| 4 | 7316 | Защелка | 1 |
| 5 | 3874 | Пружина | 1 |
| 6 | 0516 | Кнопка | 1 |
| 7 | 7310 | Крестовина | 1 |
| 8 | 7312 | Палец | 4 |
| 9 | — | Шплинт 2,5×16.019 | 8 |
| 10 | 7311-1 | Кулачок | 4 |
| 11 | 7314 | Палец | 8 |
| 12 | — | Шплинт 2×12.019 | 16 |
| 13 | 7313 | Серьга | 8 |
| 14 | 7320 1 | Хомут | 1 |
| 15 | 31103 | Шайба стопорная | 2 |
| 16 | — | Гайка М8.6.019 | 2 |
| 17 | 74102 | Вилка | 1 |
| 18 | 40954 | Прокладка | 1 |
| 19 | 17-73-20-1 3 | Корпус | 1 |
| 20 | — | Болт М10×30.58.019 | 4 |
| 21 | — | Шайба 10ОТ 65Г 09 | 12 |
| 22 | 736 | Неподвижный диск | 1 |
| 23 | 738-4СП | Диск | 1 |
| 24 | 739 | Диск нажимной | 1 |
| 25 | — | Болт M10×22.58.019 | 4 |
| 26 | 17-73-13 3 | Крышка | 1 |
| 27 | 17-73-9 | Ось | 1 |
| 28 | 3432 | Шпонка | 2 |
| 29 | 41265СП | Масленка | 1 |
| 30 | 3228 | Штифт | 2 |
| 31 | 40257СП | Сальник | 1 |
| 32 | 724 | Гайка | 1 |
| 33 | 31104 | Шайба | 1 |
| 34 | — | Подшипник 208К | 1 |
| 35 | 73105 | Крышка | 1 |
| 36 | 700-31-2574 | Шайба | 3 |
| 37 | — | Шайба 8Т 65Г 09 | 3 |
| 38 | — | Болт M8×25.58.019 | 5 |
| 39 | 7323-1 2 | Втулка | 1 |
| 40 | 735 | Вал | 1 |
| 41 | 7325 | Палец стопорный | 1 |
| 42 | 40235 | Прокладка | 1 |
| 43 | 73103 | Крышка люка | 1 |
| 44 | 379 | Пробка КГ 3/8" | 1 |
| 45 | 700-32-2105 | Штифт | 1 |
| 46 | 742 | Кольцо упорное | 1 |
| 47 | — | Болт M10×25.58.019 | 8 |
|
1 Заказывать 7326СП. 2 При необходимости заказывать ремонтные комплекты, смотри перечень деталей ремонтных размеров. 3 Заказывать 17-73-111СП. |
|||
