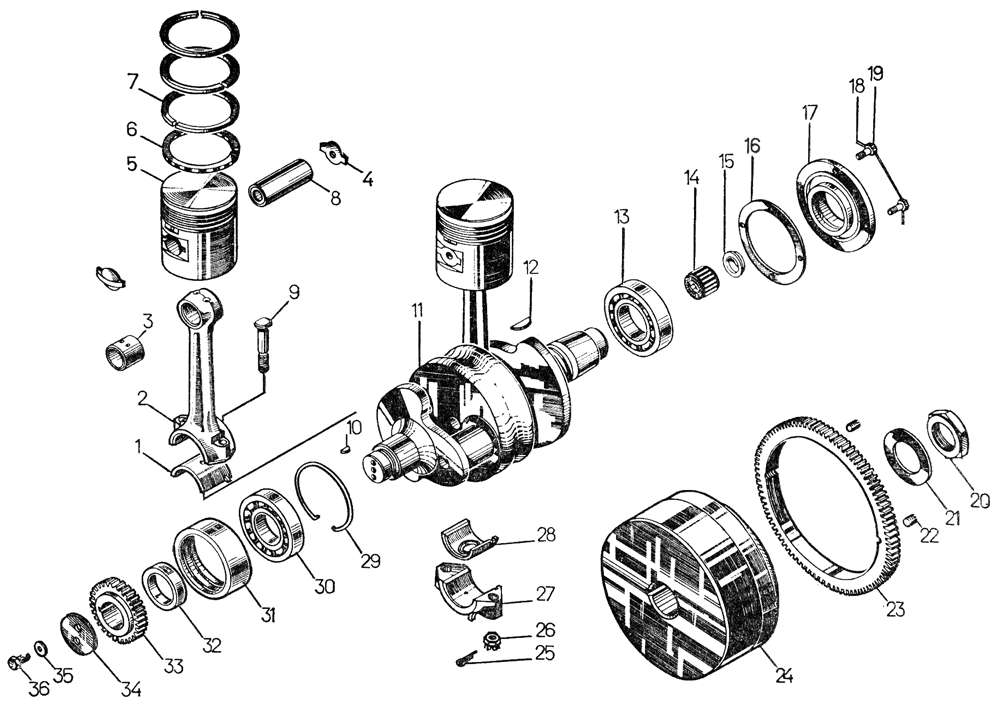

Кривошипно-шатунный механизм пускового двигателя Т-130 Б-130
Кривошипно-шатунный механизм пускового двигателя Т-130 Б-130
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 17-03-103СП | Маховик | 1 |
| - | 17-03-104СП | Поршень с шатуном | 1 |
| - | 17-03-105СП | Вал коленчатый | 1 |
| - | 17-03-111СП | Болт | 2 |
| - | 03427СП | Шатун | 2 |
| - | 03740СП | Шатун | 2 |
| 1 | А23.01.5403 10 | Вкладыш | 2 |
| 2 | 03344 8 | Шатун | 2 |
| 3 | 03148 3 | Втулка | 2 |
| 4 | 03159 | Заглушка | 4 |
| 5 | 03349 3 | Поршень | 2 |
| 6 | 03351 9 | Кольцо поршневое маслосъемное | 2 |
| 7 | 03350 9 | Кольцо поршневое компрессионное | 6 |
| 8 |
03158 3 03158-1 3 |
Палец поршневой | 2 |
| 9 | 03346 | Болт шатунный | 4 |
| 10 | 3429 | Шпонка | 1 |
| 11 | 03341 | Коленчатый вал | 1 |
| 12 | 3423 | Шпонка | 1 |
| 13 | - | Подшипник 211 | 1 |
| 14 | - | Подшипник 45804 | 1 |
| 15 | 03134 | Заглушка | 1 |
| 16 | 40301 | Прокладка | 1 |
| 17 | 03176 | Шайба | 1 |
| 18 | 17-03-16 | Пластина | 2 |
| 19 | - | Болт М6Х16.58.019 | 4 |
| 20 | 03144 | Гайка | 1 |
| 21 | 31100 | Шайба | 1 |
| 22 | - | Винт М8X12.66 | 2 |
| 23 | 17-03-3 | Венец маховика | 1 |
| 24 | 17-03-2 | Маховик | 1 |
| 25 | - | Шплинт 3,2X20 | 4 |
| 26 | 3082 | Гайка | 4 |
| 27 | 03345 8 | Крышка шатуна | 2 |
| 28 | А23.01.5404 10 | Вкладыш | 2 |
| 29 | 03175 | Кольцо стопорное | 1 |
| 30 | - | Подшипник 210 | 1 |
| 31 | 03172 | Корпус подшипника | 1 |
| 32 | 03174 | Кольцо дистанционное | 1 |
| 33 | 03356 | Шестерня | 1 |
| 34 | 03142 | Шайба | 1 |
| 35 | 3199 | Пластина | 1 |
| 36 | - | Болт М8Х20Х58.019 | 2 |
|
3 При необходимости заказывать ремонтные комплекты. 8 Отдельно не поставляется, при необходимости заказывать 03740СП. 9 Заказывать 03712СП или ремонтные комплекты. 10 Заказывать комплект А23.01-54-130сбП2. |
|||
| см. Перечень деталей ремонтных размеров | |||
