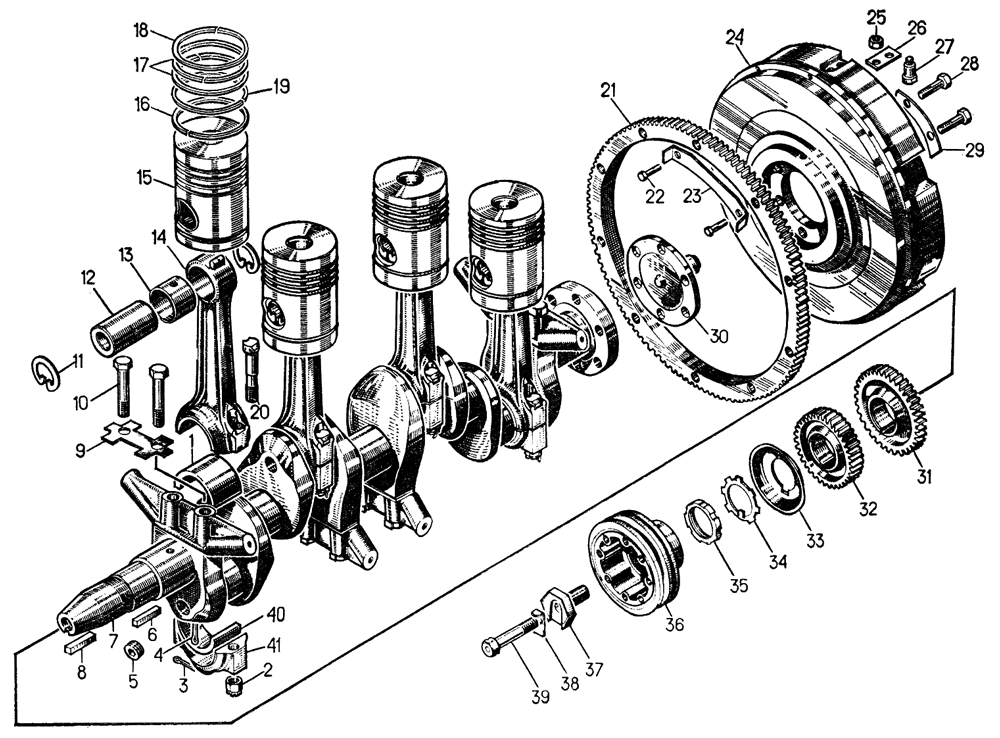

# | Номер запчасти | Наименование детали | Кол-во в сборке |
- | 16-03-111СП | Маховик | 1 |
- | 16-03-114СП | Шатун | 4 |
- | 16-03-115СП 2 | Шатун | 4 |
- | 16-03-сб126 | Вал коленчатый с комплектом коренных и шатунных вкладышей (запчасть) | 1 |
- | 51-03-115СП | Комплект поршневых колец | 1 |
- | А20.06.000 | Болт шатуна | 8 |
- | А23.01.100-160сбН1 | Комплект шатунных вкладышей 1-го нормального размера | 1 |
- | А23.01.100-160сбН2 | Комплект шатунных вкладышей 2-го нормального размера | 1 |
1 |
А23.01.10003А 5 А23.01.10003А-01 6 |
Вкладыш шатунного подшипника верхний | 4 |
2 | А20.01.001 4 | Гайка | 8 |
3 | - | Шплинт 3,2X32 | 8 |
4 | - | Шплинт 4X40 | 4 |
5 | 03652 | Заглушка | 4 |
6 | 34106 | Шпонка | 1 |
7 |
16-03-1120КШСП 1 16-03-112СП 1 16-03-1120КСП 1 16-03-1120ШСП 1 |
Вал коленчатый | 1 |
8 | 34107 | Шпонка | 1 |
9 | 700-31-2125 | Пластина замковая | 4 |
10 | 700-28-2130 | Болт | 8 |
11 | 03306 | Замок | 8 |
12 |
16-03-3 16-03-50 3 |
Палец поршневой | 4 |
13 | 03315 3 | Втулка | 4 |
14 | 51-03-22 2 | Шатун | 4 |
15 | 51-03-23 3 | Поршень | 4 |
16 | А27.16.20.013 7 | Кольцо маслосъемное | 4 |
17 | А27.06.00.014 7 | Кольцо компрессионное нижнее | 8 |
18 | А27.06.02.101 7 | Кольцо компрессионное верхнее | 4 |
19 | А27.16.70.000 7 | Кольцо маслосъемное | 4 |
20 | А20.06.002 4 | Болт шатунный | 8 |
21 | 03618-1 | Венец маховика | 1 |
22 | 28452 | Болт | 10 |
23 | 31334 | Пластина замковая | 5 |
24 | 16-03-30 | Маховик | 1 |
25 | 3011 | Гайка | 6 |
26 | 16-03-12 | Пластина замковая | 3 |
27 | 16-03-13 | Сухарик | 6 |
28 | 28504 | Болт | 6 |
29 | 31335 | Пластина замковая | 3 |
30 | 16-03-17 | Цапфа | 1 |
31 | 16-03-37 | Шестерня | 1 |
32 | 16-03-20 | Шестерня | 1 |
33 | 16-03-38 | Шайба | 1 |
34 | 16-03-49 | Шайба | 1 |
35 | 03323 | Гайка | 1 |
36 | 14-03-12 | Шкив коленчатого вала | 1 |
37 | 03709 | Болт | 1 |
38 | 31337 | Пластина замковая | 1 |
39 | 03331 | Болт | 1 |
40 |
А23.01.10004А 5 А23.01.10004А-01 6 |
Вкладыш шатунного подшипника нижний | 4 |
41 | 16-03-43 2 | Крышка шатуна | 4 |
1 Заказывать комплект 1б-03-сб126. 2 Отдельно не поставляется, заказывать 16-03-114СП. 3 При необходимости заказывать ремонтные комплекты. 4 Поставляется комплект A20.06.000. 5 Заказывать комплект А23.01-100-160сбН1 при применении валов 16-03-1120КШСП, 16-03-1120ШСП. При перешлифовке валов заказывать ремонтные комплекты. 6 Заказывать комплект А23.01-100-160сбН2 при применении валов 16-03-112СП, 16-03-1120КСП. При перешлифовке валов заказывать ремонтные комплекты. 7 Входит в комплект 51-03-115СП, 51-03-115Р1СП. |
|||
см. Перечень деталей ремонтных размеров |
