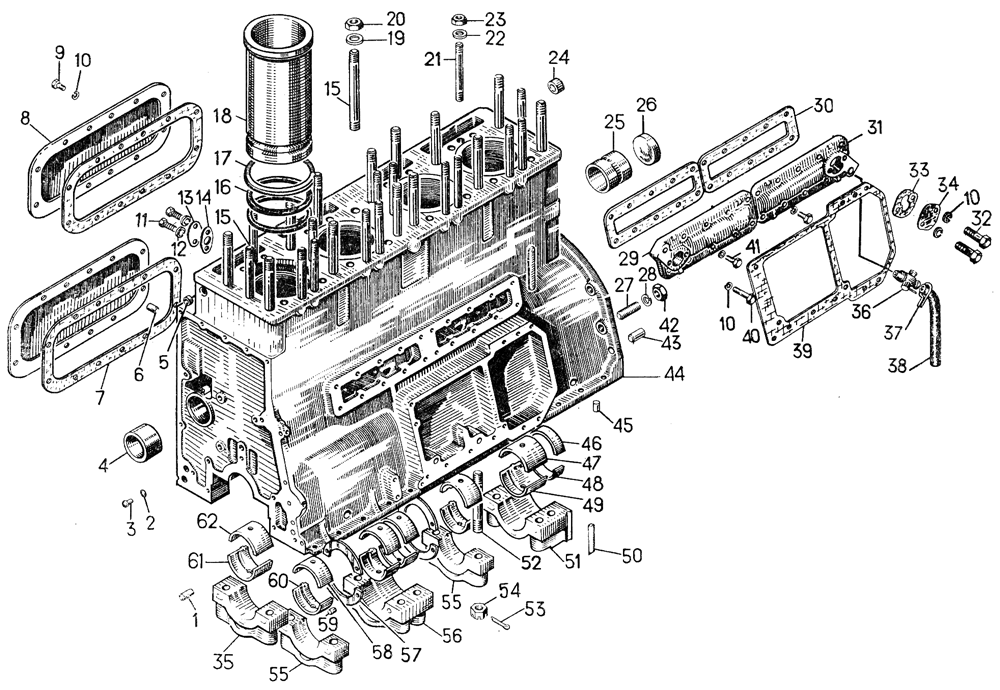

Блок с картером и кожухами Т-130 Б-130

Блок с картером и кожухами на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	21-43-сб121	Кран КР-3Б	1
-	51-01-101СП	Блок с гильзами	1
-	51-01-102СП	Блок с крышками	1
-	51-01-103СП	Блок с втулками	1
-	А23.01-103-160сбН1	Комплект коренных вкладышей 1-го нормального размера	1
-	А23.01-103-160сбН2	Комплект коренных вкладышей 2-го нормального размера	1
1	3262	Штифт цилиндрический	2
2	40738	Кольцо	2
3	01464	Трубка	1
4	А57.02.001А	Втулка распределительного вала	1
5	0280	Заглушка	1
6	32221	Штифт цилиндрический	2
7	40849	Прокладка	2
8	01467	Крышка	2
9	-	Болт M10×22.58.019	24
10	-	Шайба 10 ОТ 65Г 09	46
11	-	Болт М8Х20.58.019	2 ²
12	-	Шайба 8Т 65Г 09	2 ²
13	71134	Фланец	1 ²
14	40984	Прокладка	1 ²
15	01434	Шпилька	12
16	40210	Кольцо	8
17	40201	Прокладка	4
18	01466-2	Гильза цилиндра	4
19	31340	Шайба	8
20	30211	Гайка	12
21	2971	Шпилька	18
22	3178	Шайба	16
23	30212	Гайка	18
24	40857СП	Сальник	1
25	А57.02.003А	Втулка распределительного вала	3
26	01173	Заглушка	1
27	29316	Шпилька	7
28	-	Шайба 20 ОТ 65Г 09	7
29	14-01-71	Крышка	l
30	700-40-4456	Прокладка	2
31	14-01-72	Крышка задняя	1
32	-	Болт М10Х20.58.019	2
33	46792	Прокладка	2
34	16-01-139	Крышка	2
35	011011 ¹	Крышка переднего подшипника	1
36	-	Кран КР-ЗБ	1
37	-	Проволока КО-1,6	1
38	46804	Рукав	1
39	700-40-2195	Прокладка	1
40	-	Болт М10Х40.58.019	2
41	-	Болт M10×25.58.019	19
42	3014	Гайка	7
43	32222	Штифт цилиндрический	2
44	51-01-1 ¹	Блок	1
45	32223	Штифт цилиндрический	2
46	А23.01-10314А ³ А23.01-10314А-01 ⁴	Вкладыш коренного подшипника верхний	1
47	А23.01.10312А ³ А23.01-10312А-01 ⁴	Вкладыш коренного подшипника верхний	1
48	А23.01-10315А ³ А23.01-10315А-01 ⁴	Вкладыш коренного подшипника, нижний	1
49	А23.01.10313А ³ А23.01-10313А-01 ⁴	Вкладыш коренного подшипника нижний	1
50	40279	Прокладка	2
51	14-01-19 ¹	Крышка заднего подшипника	1
52	01403	Шпилька	14
53	-	Шплинт 4×40	14
54	30210	Гайка	14
55	011012 ¹	Крышка промежуточного подшипника	2
56	29-01-31 ¹	Крышка среднего подшипника	1
57	А23.01-13701А ⁵	Кольцо упорное	4
58	А23.01.10310А А23.01-10310А-01 ⁴	Вкладыш коренного подшипника верхний	4
59	700-32-2038	Штифт	5
60	А23.01-10311А ³ А23.01-10311А-01 ⁴	Вкладыш коренного подшипника нижний	4
61	А23.01-10309А ³ А23.01-10309А-01 ⁴	Вкладыш коренного подшипника нижний	1
62	Л23-01-10308А ³ А23.01-10308А-01 ⁴	Вкладыш коренного подшипника верхний	1
¹ Отдельно не поставляется. Заказывать 51-01-102СП. ² Для тропиков. ³ Заказывать комплект А23.01-103-160-сбН1 при применении валов 16-03-1120КСП, при перешлифовке валов заказывать ремонтные комплекты. ⁴ Заказывать комплект А23.01-103-160сбН2 при применении валов 16-03-112СП, 16-03-1120ШСП; при перешлифовке валов заказывать ремонтные комплекты. ⁵ Отдельно не поставляется, входит в комплекты А23.01-103-160сбН1 или ремонтные.
