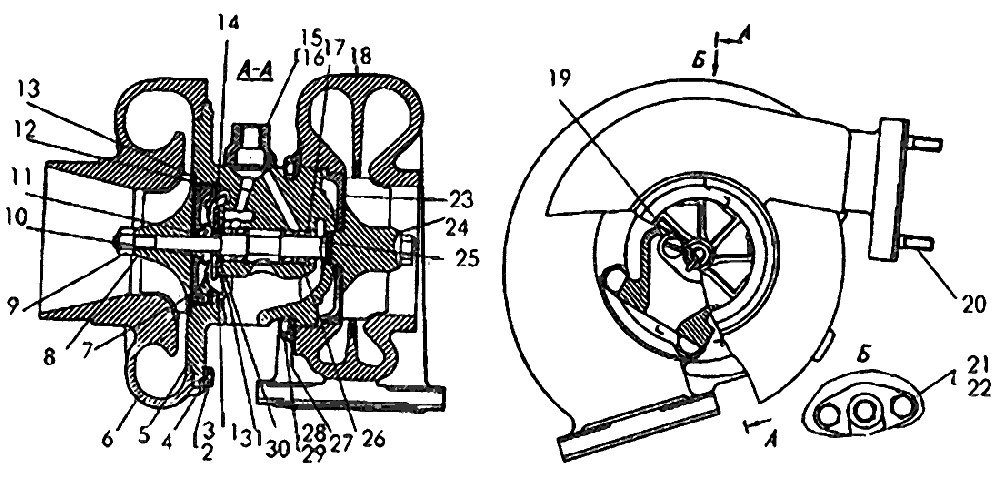

Турбокомпрессор ТКР 8,5С в разрезе ЧТЗ

/
Турбокомпрессор ТКР-8,5 в разрезе
Поз.НаименованиеАртикулКол-во в сборке
0Турбокомпрессор ТКР-8,5 51-54-1СП1
1Щиток51-54-102СП1
2БолтМ6Х14.88.35.0197
4Шайба700-31-26067
5Корпус подшипников51-54-31
6Корпус компрессора51-54-291
7Диск51-54-51
8Колесо компрессора51-54-71
9Гайка700-30-23451
10Кольцо51-54-101
11Кольцо51-54-151
12Кольцо51-54-182
13Кольцо700-40-73851
14Подшипник упорный51-54-91
15Фланец51-09-1781
16Прокладка 700-40-56501
17Кольцо700-39-5033
18Корпус турбины51-54-11
19ВинтВ.М6-8gХ16.58.0193
20Шпилька2М8Х1,25-3p/1-6gХ22/66/0293
21БолтМ8Х20.58.0192
22Шайба8Т65Г092
23Экран51-54-41
24Вал в сборе с колесом турбины51-54-101СП1
25Кольцо51-54-112
26Подшипник51-54-81
27Планка51-54-203
28Пластина стопорная700-31-25933
29БолтМ8-6gХ12.88.35.0896
30Кольцо51-54-191
31Планка51-54-121
Турбокомпрессор ТКР 8,5С в разрезе
