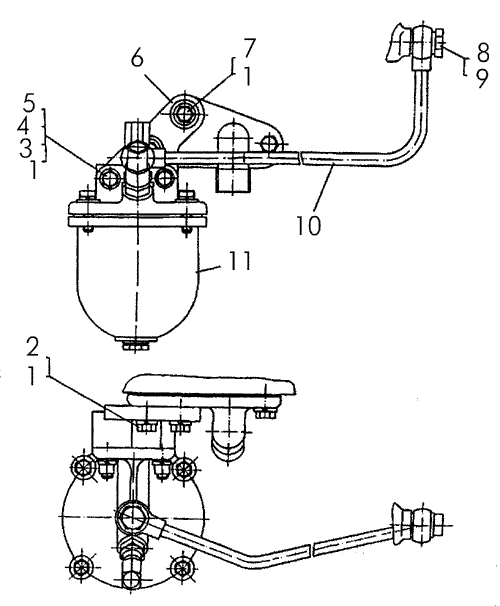

Схема установки фильтра грубой очистки ЧТЗ
Схема установки фильтра грубой очистки ЧТЗ
/
Описание
| Поз. | Наименование | Артикул | Кол-во в сборке |
| 0 | Установка топливного фильтра грубой очистки | 51-70-23СП | 1 |
| 1 | Шайба | 10ОТ65Г09 | 4 |
| 2 | Болт | М10Х40.58.019 | 1 |
| 3 | Гайка | 3084 | 2 |
| 4 | Шайба | 31437 | 2 |
| 5 | Шпилька | 700-29-2463 | 2 |
| 6 | Кронштейн | 51-70-66 | 1 |
| 7 | Болт | М10-6gХ80.58.019 | 1 |
| 8 | Болт 700-41-2716 | 1 | |
| 9 | Кольцо 51-06-8 | 2 | |
| 10 | Трубка | 51-41-151СП | 1 |
| 11 | Топливный фильтр грубой очистки | 51-70-159СП | 1 |
