Гидросистема трубоукладчика ТР12 ТР20

Описание

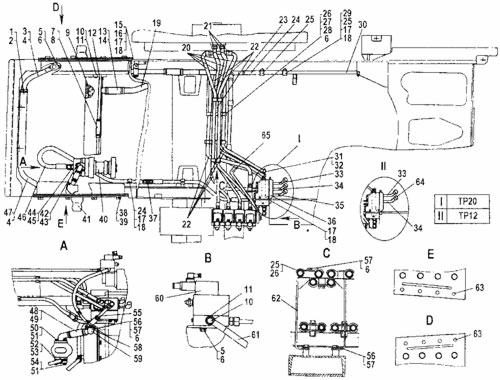

Гидросистема трубоукладчика ТР20 и ТР12
Поз.	Обозначение	Наименование	Кол-во
1	700-46-2141	Рукав	1
2	700-41-2223СП	Хомут	2
3	50-26-270СП	Труба	1
4	700-40-7341	Прокладка	2
5	М12-6gх30.58.019	Болт	6
6	12 0Т65Г 09	Шайба	25
7	700-40-3487	Рукав	1
8	700-41-2228СП	Хомут	4
9	50-26-395СП	Фильтр гидросистемы	1
10	Болт полый 700-41-3306		3
11	Кольцо 40910		10
12	50-26-273СП	Труба	2
13	700-40-5968	Рукав	2
14	18-26-320СП	Хомут	4
15	50-26-206	Скоба	1
16	50-26-207	Планка	1
17	М10-6gх20.58.019	Болт	9
18	10ОТ65Г09	Шайба	9
19	48-26-164	Труба	1
20	50-26-484-08СП; 50-26-484-09СП	Рукав 12	4
21	700-41-2272СП	Тройник	4
22	50-26-485-10СП; 50-26-485-11СП	Рукав 16	5
23	ММ-126Д; ММ-126Д-Т; ММ-126Д-Э	Датчик аварийного давления	1
24	50-26-485-04СП; 50-26-485-05СП	Рукав 16	1
25	261115	Хомут	4
26	Прижим 50-60-230		12
27	42212	Муфточка	8
28	М12-6gх45.58.019	Болт	4
29	50-26-70	Переходник	2
30	48-28-228СП	Труба	1
31	48-26-257СП	Труба	1
32	700-40-6929	Прокладка	1
33	48-26-247-02СП	Рычаг	1
34	48-26-247-01СП	Рычаг	1
35	48-26-247СП	Рычаг	1
36	48-26-239СП; 48-26-239-01СП	Гидрораспределитель	1
37	700-41-3567	Штуцер проходной	5
38	Болт М24х65.110.019		8
39	24Т 65Г 09	Шайба	8
40	48-26-86СП	Установка привода насоса	1
41	50-26-404-02СП	Баки гидросистемы	1
42	48-26-101	Патрубок	1
43	700-40-7790	Прокладка	1
44	700-41-3413	Штуцер	1
45	Кольцо 700-40-2135		1
46	50-26-485-06СП; 50-26-485-07СП	Рукав 16 Рукав	1
47	50-26-271СП	Труба	1
48	700-46-2235	Рукав	1
49	37-26-139СП	Хомут	2
50	M8-6gx25.88.35.019	Болт	4
51	8Т 65Г 09	Шайба	6
52	Муфта 21-56-44		1
53	Кольцо 700-40-7415		1
54	700-28-2176	Болт	2
55	80-26-131СП	Труба	1
56	М12-6gх25.58.019	Болт	12
57	3135-1	Шайба	6
58	50-26-272СП	Пластина	2
59	50-26-258	Угольник	1
60	48-26-262СП	Гидроузел	1
61	48-26-264СП	Труба	1
62	48-26-265СП	Кронштейн	2
63	700-42-2401	Пробка	8
64	Рукоятка 13310СП		3
65	700-46-2165	Рукав	1
