Установка гидравлической системы подетально ЧТЗ

Описание

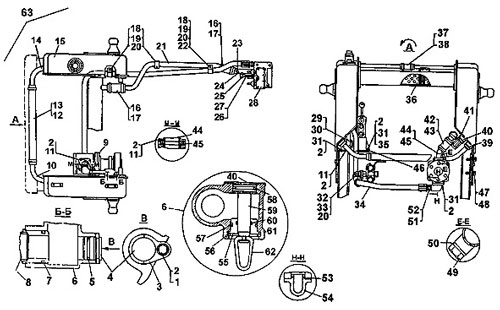

Установка гидравлической системы Т-170
Поз.	Номер по каталогу	Наименование детали
1	М12х25.58.019	Болт
2	12 ОТ 65Г 09	Шайба
3	18-15-113	Планка
4	18-26-678	Втулка
5	032-040-46-2-2	Кольцо
6	48-26-115СП	Кран
7	700-40-7321	Кольцо
8	48-26-135СП	Патрубок
9	Установка привода насоса 50-26-85СП
10	18-26-518СП	Труба
11	М12x30.58.019	Болт
12	700-46-2141	Рукав
13	700-41-2223СП	Хомут
14	18-26-517СП	Труба
15	50-26-206СП	Баки гидросистемы
15	50-26-404СП	Баки гидросистемы
15	48-26-210СП	Баки гидросистемы болотоходных тракторов
16	700-40-5968	Рукав
17	18-26-320СП	Хомут
18	700-41-2985	Хомут
19	М10x20.58.019	Болт
20	10 ОТ 65Г 09	Шайба
21	50-26-151	Труба
22	700-40-6826	Прокладка под хомут
23	ММ126-Д	Датчик аварийного давления
24	Труба 50-26-168СП
25	Р150-075	Штуцер
26	50-26-124СП	Труба
27	40920	Кольцо
28	50-26-702СП	Гидрораспределитель
29	М8х25.88.019	Болт
30	8Т 65Г 09	Шайба
31	М12х40.58.019	Болт
32	М10-6.019	Гайка
33	31308-1	Шайба
34	Рукав Н036.88.750-01 высокого давления Н-25, армированный
35	3011	Гайка
36	50-26-395СП	Фильтр
36	50-26-394СП	Фильтр гидросистемы
37	700-40-3487	Рукав
38	700-41-2228СП	Хомут
39	700-40-7341	Прокладка
40	Прокладка 700-40-7325
41	50-26-139	Гайка
42	700-40-3552	Рукав
43	37-26-139СП	Хомут
44	18-26-441СП	Патрубок
45	060-070-58-2-2	Кольцо
46	18-26-436	Планка
47	Болт М24Х65.110.019
48	24Т 65Г 09	Шайба
49	18-26-350СП	Пробка магнитная
50	018-022-25-2-2	Кольцо
51	46764	Кольцо
52	700-41-3269	Штуцер
53	038-046-46-2-2	Кольцо
54	Муфта угловая 50-26-129
55	18-26-397	Втулка
56	700-58-2504	Кольцо пружинное
57	042-050-46-2-2	Кольцо
58	Кольцо 035-043-46-2-2
59	18-26-396	Поршень
60	022-028-36-2-2	Кольцо
61	48-26-30	Корпус
62	18-26-616	Фиксатор
63	50-26-40СП	Установка гидравлической системы
63	48-26-4СП	Установка гидравлической системы на тракторы болотоходных моделей
63	50-26-26СП	Установка гидравлической системы на тракторы Т-170.00, Т-170.01
63	50-26-40-03СП	Установка гидросистемы на трактор негидрофицированный без привода гидронасосов и гидроусилителя с гидробаками без цапф
63	50-26-40-01СП	Установка гидросистемы на тракторы болотоходных моделей
63	50-26-04СП	Установка гидросистемы на тракторы двойного назначения
63	50-26-40-02СП	Установка гидросистемы на тракторы с баками без цапф с боковыми бонками под дополнительные фары
