Блок дизеля ЧТЗ

/

Описание

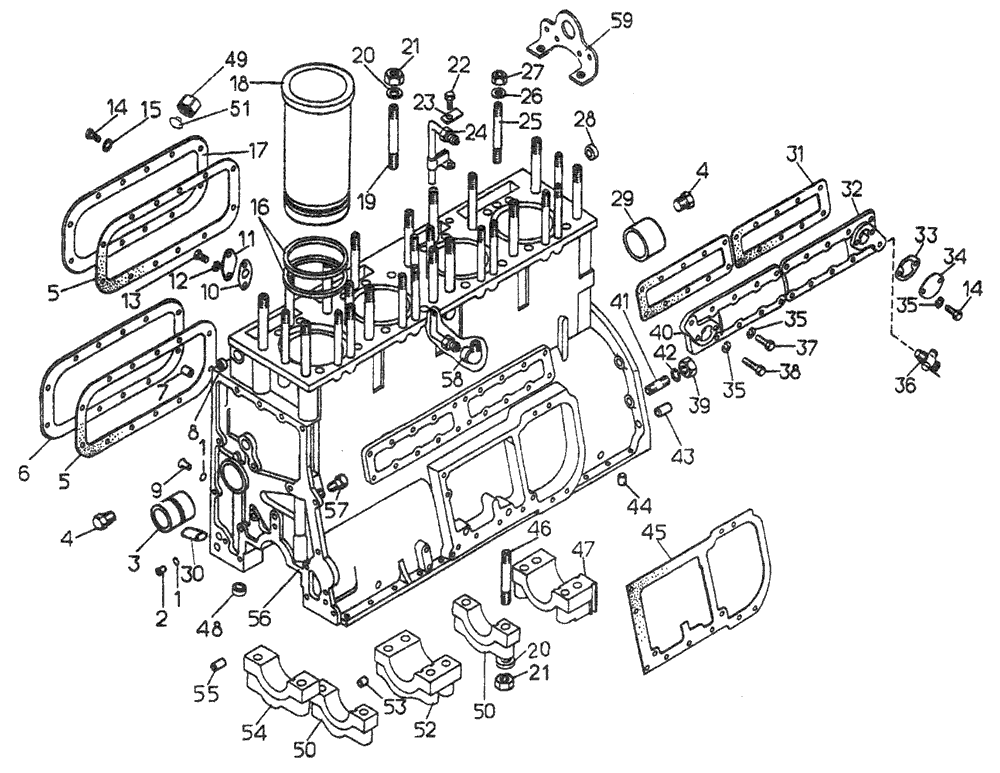

Блок дизеля Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	51-01-1-02СП	Блок дизеля	1
1	40738	Кольцо	2
2	01464	Трубка	1
3	А57.02.001А ² А57.02.001А1	Втулка распределительного вала	1
4	700-37-2025	Пробка	2
5	40849-1	Прокладка	2
6	51-01-201СП	Крышка	1
7	32221	Штифт	2
8	0280	Заглушка	1
9	51-67-51	Жиклер	1
10	40984	Прокладка	1
11	71134	Фланец	1
12	-	Шайба 8Т65Г09	2
13	-	Болт М8х20.58.019	2
14	-	Болт M10-6gx20.58.019	26
15	40839	Кольцо	24
16	740.1002024 40210-02	Кольцо уплотнительное гильзы цилиндров	8
17	51-01-202СП	Крышка	1
18	51-01-82	Гильза	4
19	01434	Шпилька	12
20	700-31-2630	Шайба	26
21	30211-02	Гайка	26
22	-	Болт М6-6gх16.88.35.019	2
23	700-31-158	Пластина стопорная	2
24	14-09-141СП	Трубка	2
25	2971	Шпилька	18
26	3178-01	Шайба	18
27	30212	Гайка	18
28	-	Манжета 1.2-18x35-1	1
29	А57.02.003А ²	Втулка распределительного вала	3
30	700-32-2198	Штифт	1
31	700-40-4456	Прокладка	2
32	14-01-72	Крышка задняя	1
33	46792	Прокладка	2
34	16-01-139	Крышка	2
35	-	Шайба 10 ОТ 65Г 09	46
36	-	Кран ПС7-2	1
37	-	Болт М10-6gх25.58.019	18
38	-	Болт М10-6gх40.58.019	3
39	700-30-2415	Гайка	7
40	14-01-71	Крышка	1
41	29316	Шпилька	7
42	-	Шайба 20 ОТ 65Г 09	11
43	700-32-2210	Штифт	2
44	700-32-2202	Штифт	2
45	700-40-2195 ¹	Прокладка	1
46	01403	Шпилька	14
47	14-01-19 ²	Крышка заднего подшипника	1
48	51-01-131	Жиклер	1
49	700-41-3565	Гайка накидная	1
50	011012 ²	Крышка промежуточного подшипника	2
51	700-41-3571	Заглушка сферическая	1
52	29-01-31 ²	Крышка среднего подшипника	1
53	700-32-2195	Штифт	5
54	011011 ²	Крышка переднего подшипника	1
55	3262	Штифт	2
56	51-01-8 ²	Блок	1
57	379	Пробка	1
58	41204-1	Колено	2
59	51-01-30	Проушина	2
¹ Для дизеля с пусковым двигателем. ² Заказывать комплект 51-01-109СП Блок.
